벨트 스웨이 스위치의 작동 원리는 다음과 같습니다. 컨베이어 벨트 편차가 발생하면 컨베이어 벨트가 벨트 스웨이 스위치의 스위치 롤러에 닿아 편향됩니다. 롤러의 편향 각도가 레벨 1 스위치 각도에 도달하면 스위치는 경보 신호를 보냅니다. 컨베이어 벨트의 편차가 심각하고 2단계 스위치 각도에 도달하면 스위치는 정지 신호를 보내 컨베이어 벨트의 편차 오류를 자동으로 중지합니다.
벨트 동요 스위치 작동:
벨트 스웨이 스위치를 수직 위치에서 75°로 편향시키면 터치 롤러가 기울어지고, 편향이 복원되면 터치 롤러는 스프링에 의해 수직 위치로 복귀됩니다.
터치 롤러의 기울기가 미리 설정된 각도에 도달하면 캠이 마이크로 스위치 접점을 켜거나 끕니다. 1과 2로 표시된 단자가 있는 마이크로 스위치는 터치 롤러가 20도 이상 기울어지면 닫히고 경보 신호를 울립니다.
기술 사양
출력 접점 | 1NO+1NC 또는 2NO+2NC 연락처는 고객 요구 사항에 따라 제공됩니다. |
종료 | 2.5 Mm Sq 도체를 수용하는 데 적합합니다. 별도의 접지 스터드 제공 |
주택 | Dmc 또는 주조 알루미늄, 먼지 및 물을 IP – 65 등급으로 보호합니다. 선택적으로 주철 인클로저 사용 가능 |
접촉 등급 | 저항 부하 시 440v Ac에서 16Amp. 그들은 낮은 등급에도 적합합니다. (EG. 5a 240v Ac에서) |
서비스 수명 | 100,000회 안정적인 동작 |
특징:
1. 벨트 스웨이 스위치는 알루미늄 합금 주조 쉘, 고강도, 경량을 채택합니다. 강한 충격 저항.
2. 벨트 동요는 빠르게 반응하고, 동작에 민감하며, 높은 안정성, 안정적인 성능을 전환합니다.
3. 고정밀, 경량, 설치가 용이하고 교체 및 유지 관리가 편리합니다.
4. 벨트 스웨이 스위치에는 작동 레버가 실수로 스트로크를 초과하는 것을 방지하는 보호 기능이 있습니다.
애플리케이션:
주요 용도: 이 벨트 스웨이 스위치 시리즈는 테이프 머신의 트랙 이탈 상태를 감지하여 신호를 전송하여 테이프 머신의 자동 경보 및 종료를 실현합니다.
광산 산업, 시멘트 산업, 철, 철강 산업, 건축 산업, 전력, 항만 산업, 야금 산업, 화학 산업.
설치 방법:

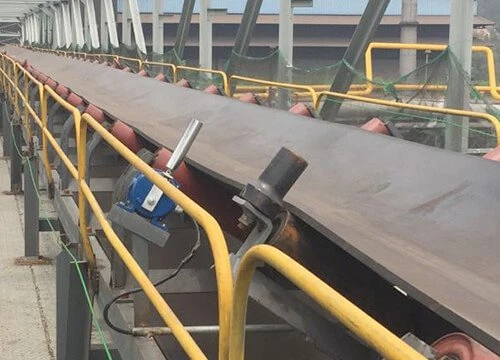

1. 편차 스위치는 벨트 컨베이어의 양쪽에 설치해야 하며 편차 스위치의 위치는 수직 롤러가 벨트 측면과 수직이 되고 벨트 측면 가장자리가 롤러의 1/4-1/3에 적절한 위치에 고정되도록 해야 합니다.
2. 수직 롤러와 벨트 사이의 거리는 일반적으로 벨트의 자연적인 오프셋 내에 50~100mm를 더한 값이어야 합니다.
3. 편차 스위치는 헤드, 테일, 중간 위치에 쌍으로 장착됩니다. 일반적으로 길이가 100m인 테이프 3쌍이 적합합니다.
4. 장착 브래킷을 기계 프레임에 용접 또는 볼트로 고정한 후 런닝 스위치를 장착 브래킷에 볼트로 조입니다.
주문 정보:
1. 주문시 제품 모델명, 품명, 수량을 기재해 주시기 바랍니다.
2. 사용자가 브래킷을 설치해야 하는 경우 주문 시 테이프 모델 번호, 슬롯 각도 및 대역폭을 명시하십시오.
