바나나 스크린 마이닝 채굴은 바나나 모양의 다중 섹션 스크린 표면을 선형 진동 스크린에 주입하는 독점 기술로 설계되었습니다. 선형 운동을 수행하기 위해 특정 각도를 따라 구동되는 이중 불균형 진동기의 동기 이방성 회전에 있는 스크린 상자, 공급 끝 부분에 더 큰 경사 스크린 표면이 있고, 입자의 입으로 단계적으로 내려간 직후 특정 각도 수에 따라 경사 스크린 표면의 공급 끝이 스크린 표면을 통해 더 많은 재료를 만들 수 있습니다...
바나나 스크린 마이닝은 어떻게 작동하나요?
Banana Screen Mining은 다중-슬로프 스크린 데크를 채택하여 처리 용량과 스크리닝 효율성이 높습니다.
바나나 스크린 마이닝은 스크린 데크의 여러 섹션으로 구성되며 스크린 데크의 경사각은 공급 끝에서 배출 끝으로 점차 감소합니다.
바나나 스크린 채굴 작업 시, 더 큰 각도로 인해 공급 최종 스크린 표면, 큰 가속도와 빠른 성층으로 스크린 표면에 들어가는 재료, 스크린 구멍보다 작은 재료가 스크린 표면과 완전히 접촉하여 스크린을 통해 매끄럽게 됩니다.
배출 끝 부분의 스크린 표면 각도가 완만하고 재료 이동 속도가 점차 느려지므로 스크린 구멍보다 작은 나머지 재료가 스크린을 완전히 통과할 수 있어 스크리닝 효율이 크게 향상됩니다.
바나나 스크린 마이닝은 다중 슬로프 스크린 데크의 경사각을 변경하여 특정 애플리케이션 요구 사항을 충족할 수 있습니다-. 다중-경사 스크린 데크의 각도에 따라 스크린 데크에 있는 자재의 이동 속도와 바나나 스크린 채굴의 처리 용량이 결정됩니다.
바나나 스크린 마이닝세부

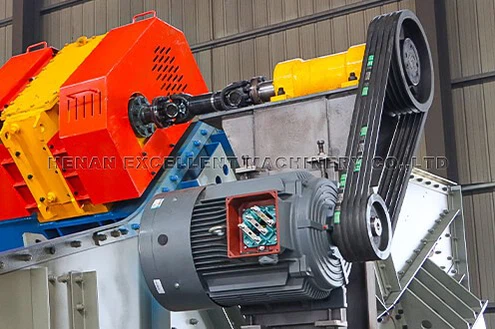

드라이브 장치
모터는 진동 가진기를 구동하여 소형 풀리, V-벨트, 대형 풀리 및 엔드 베어링 시트를 통해 회전함으로써 스크린 기계가 선형 운동을 생성하도록 합니다. 바나나 스크린 마이닝의 빈도는 모터 풀리를 교체하여 쉽게 조정할 수 있으므로 다양한 작업 조건에서 재료의 등급 지정, 탈수 및 복원 작업에 적응할 수 있습니다. 이 전송 방식은 전송 토크가 크고 전송 효과가 좋으며 서비스 수명이 길고 -장기적으로 지속적이고 안정적인 작동을 달성할 수 있습니다.
진동 자극기
진동 가진기는 자체 개발 및 제조한 ZYQX 시리즈 고{0}}효율 기어-구동 얇은 오일 윤활 상자{2}}형 진동 가진기를 채택합니다. 수입된 SKF 대형 클리어런스 진동 기계 특수 베어링이 장착되어 있습니다. 샤프트 끝 부분의 특수 설계된 특수 밀봉 구조는 먼지나 기타 이물질이 진동 가진기 내부로 들어갈 수 없도록 보장합니다. 진동 자극기 편심 휠의 편심 토크는 재료 장비의 다양한 진폭 요구 사항을 충족하도록 조정 가능합니다.
진동 익사이터 베이스 빔
바나나스크린 마이닝빔은 직사각형의 중공구조로 강성이 높고 무게가 가벼우며, 수직방향의 스플라이싱을 완전히 제거하였습니다. 이 구조 설계는 안전율이 높으며 복잡한 작업 조건에 적합합니다. 진동 가진기의 베이스 빔은 바나나 스크린 채굴 작업에서 중요한 역할을 합니다. 상자-모양의 단면-단면 디자인을 채택하고 강성이 높고 무게가 가벼운 강화 플레이트를 장착했습니다. 강화 플랜지의 특수 설계는 바나나 스크린 마이닝의 강도를 효과적으로 향상시킬 수 있습니다.

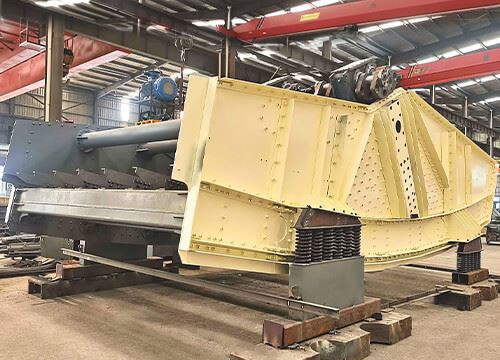

스크린 본체
프레임의 측면 플레이트는 고품질의 저합금 및 고강도 구조용 강판으로 제작되었습니다. 고정밀 레이저 절단기는 접합 없이 전체 강판의 공급 및 드릴링을 한 번에 완료하는 데 사용되며 외관이 부드럽고 아름답습니다. 측판의 힘이 큰 부위에는 보강판과 보호판, 강화 앵글강을 합리적으로 배치하여 측판의 강도를 효과적으로 높여 측판의 하중이 고르게 분산되어 탄성 변형을 방지합니다.

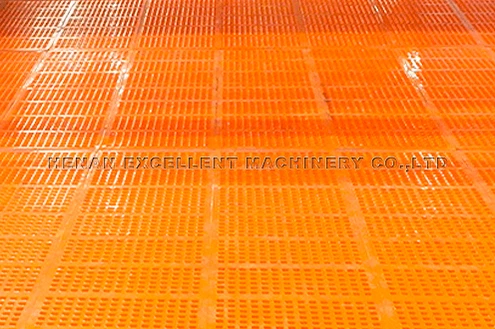

스크린 플레이트
스크린 플레이트는 외국의 첨단 기술, 모듈식 설계, 높은 보편성으로 만들어졌으며 스크린 플레이트는 서로 다른 모델 간에 완전히 상호 교환이 가능합니다. 폴리우레탄 슬롯으로 고정되어 설치 및 분해가 쉽습니다. 스크린 플레이트의 양면에는 스크린 플레이트를 고정할 수 있는 폴리우레탄 사이드 바와 폴리우레탄 웨지가 장착되어 있어 재료가 스크린 기계 측면 플레이트를 착용하는 것을 효과적으로 방지하고 스크린 프레임의 수명을 연장합니다.
댐핑 장치
강철 원통형 나선형 압축 스프링 충격 흡수를 사용하는 스크린, 특수 매개변수 설계, 큰 베어링 용량, 긴 서비스 수명, 탁월한 충격 흡수 효과를 사용합니다.
바나나 스크린 마이닝특징
01/ 고강도 및 우수한 강성
가진기의 메인빔과 스크린 프레임의 빔은 박스빔 구조를 채택합니다. 내부 보강 리브는 스크린의 강성과 강도를 높이고 장비의 무게를 줄여 효율성을 향상시키고 전력 소비를 줄입니다.
02/ 고성능 익사이터
가진기의 편심 블록은 가진기 상자 외부에 배치되어 평형추 설정을 변경하여 진폭을 조정할 수 있어 바나나 스크린 마이닝의 고성능 작동을 보장합니다.
03/ 최대 서비스 수명
강력한 내마모성과 낮은 응력을 갖춘 스크린 박스의 조합은 바나나 스크린 채굴 작업의 신뢰성을 보장하고 장비의 서비스 수명을 크게 연장합니다.
04/ 쉬운 유지보수
바나나 스크린 마이닝(Banana Screen Mining)은 부품을 신속하고 시기적절하게 교체할 수 있도록 모듈식 구성 요소로 설계되어 가동 중지 시간과 유지 관리 비용을 줄입니다.
05/ 다양한 스크린 플레이트 사용 가능(다양한 스크린 플레이트 옵션)
바나나 스크린 마이닝 플레이트는 다양한 고객의 스크리닝 요구 사항을 충족하기 위해 직조/웨지 와이어, 폴리우레탄 모듈식 패널 및 고무 모듈식 패널과 같은 다양한 재료로 제공됩니다.
바나나 스크린 마이닝브로셔 다운로드
바나나 스크린 마이닝 애플리케이션 및 프로세스
프로세스:
탈수 스크리닝
미세 습식 스크리닝
2차 심사
건식 분류
미세 제거/석회 제거
3차 검진
습식 스크리닝
퇴원검사
재료:
석탄
구리
모래
코카콜라
보크사이트
자갈
석탄 맥석
희토류
혈암
갈탄
석고
광재
금
다이아몬드
제조시설
고품질 기계 제품에는 우수한 툴링 장비가 있어야 합니다. 정확성을 보장하고 대량 주문의 요구를 충족시키기 위해. Henan Excellent Machinery Co.,Ltd는 5{4}}축 갠트리 가공- 센터, CNC 보링 및 밀링 가공 센터, 수직 가공 센터, 수직 CNC 가공 센터, 갠트리 가공 센터, 레이저 절단기, 레이저 파이프 절단기, 용접 로봇 워크스테이션, 길이 선반, CNC 수평 가공 센터 등을 포함한 140개 세트의 전문 장비를 보유하고 있습니다. 환경 분사실 및 Heat Trea 장비를 포함한 고급 가공 및 제조 장비 초대형 표면열처리.
엄격한 품질 관리
현재 EXCT는 ISO9001-2008 국제 품질 시스템 인증을 완전히 통과했으며 완벽한 품질 시스템을 통해 제품 개발 및 설계, 생산, 조달 및 공급에서 판매 및 서비스 프로세스에 이르기까지 효과적인 품질 관리가 이루어졌는지 확인합니다.
EXCT는 제품 품질 관리의 성공을 보장하기 위해 엄격하고 숙련된 검사 팀을 보유하고 있습니다. 품질 검사 부서는 고객에게 배송되는 모든 장비가 적격인지 확인하기 위해 원자재 조달, 생산 및 설치 단계를 거치는 엄격한 테스트 프로세스를 갖추고 있습니다.

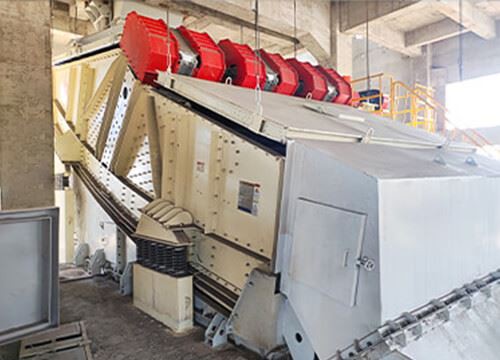

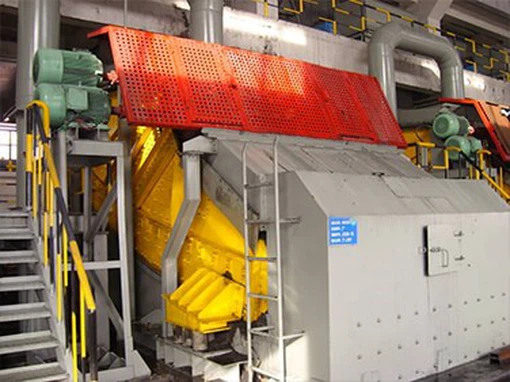

바나나 스크린 마이닝사례
일반 기술 사양
EXCT Banana Screen Mining은 각 응용 분야 재료에 맞게 맞춤화되어 최상의 구성을 제공하고 모든 요구 사항을 충족합니다. 더 많은 구성을 원하시면 기술 엔지니어에게 문의하세요.
| 모델 | 레이어 | 화면 사양 W×L(m) |
화면 영역 (㎡) |
먹이는 크기 (mm) |
처리 용량 (t/h) |
힘 (Kw) |
| BMVS 1861 | 1 | 1.8×6.1 | 10.98 | 400 이하 | 50-100 | 22kw |
| BMVS 2461 | 1 | 2.4×6.1 | 14.64 | 400 이하 | 150-280 | 30Kw |
| BMVS 2473 | 1 | 2.4×7.3 | 17.52 | 400 이하 | 150-300 | 30Kw |
| BMVS 3061 | 1 | 3.0×6.1 | 18.3 | 400 이하 | 180-330 | 37Kw |
| BMVS 3073 | 1 | 3.0×7.3 | 21.9 | 400 이하 | 240-380 | 37Kw |
| BMVS 3661 | 1 | 3.6×6.1 | 21.96 | 400 이하 | 240-400 | 37Kw |
| BMVS 3673 | 1 | 3.6×7.3 | 26.28 | 400 이하 | 290-480 | 45Kw |
| BMVS 2461 | 2 | 2.4×6.1 | 29.28 | 상단 화면: 400 이하 하단 화면: 150 이하 |
180-520 | 37Kw |
| BMVS 3061 | 2 | 3.0×6.1 | 36.6 | 상단 화면: 400 이하 하단 화면: 150 이하 |
250-800 | 55Kw |
| BMVS 3073 | 2 | 3.0×7.3 | 43.8 | 상단 화면: 400 이하 하단 화면: 150 이하 |
300-1000 | 55Kw |
| BMVS 3661 | 2 | 3.6×6.1 | 43.92 | 상단 화면: 400 이하 하단 화면: 150 이하 |
300-1000 | 55Kw |
| BMVS 3673 | 2 | 3.6×7.3 | 52.56 | 상단 화면: 400 이하 하단 화면: 150 이하 |
350-1200 |
75Kw |
선택 지침
1. 심사할 자료 : ______
2. 처리 용량:______t/h
3. 재료 밀도: ______t/m3
4. 최대. 공급 재료의 과립 크기: ______mm
5. 레이어 번호: ______
6. 각 레이어의 메쉬 크기: ______mm
7.입자 분포 비율:______
이해하는 데 도움이 되도록 다음 예를 확인하십시오.
레이어 번호가 2이고 각 레이어의 메쉬 크기가 50mm와 25mm인 경우 재료가 스크리닝된 후 세 가지 다른 크기의 재료가 얻어집니다.
큰 재료 50mm 이상; 25mm 중간 재료 < 50mm 이하; 작은 재료<25mm.
우리는 다음 정보를 확인하고 싶습니다:
a.전체 재료에서 큰 재료의 비율:______%;
b.전체 재료 중 중간 재료의 비율:______%;
c.전체 재료 중 작은 재료의 비율:______%;
8. 바나나 스크린 채굴에 재료를 공급하는 데 사용되는 장비는 무엇입니까? :______
9. 바나나 스크린 채굴에서 물질을 배출하는 데 사용되는 장비: ______
10.작동 전원 공급 장치: ______V ______HZ
11.바나나 스크린 마이닝은 단독으로 작동하나요, 아니면 다른 장비와 함께 시스템을 형성하나요? 시스템을 구성하는 경우 예비 디자인이나 손으로 그린-스케치가 있나요? 있는 경우 참조를 위해 엔지니어에게 보내주십시오.
바나나 스크린 마이닝 예비 부품
진동 자극기
25mm 폴리우레탄 스크린 플레이트
라이닝 플레이트
유니버셜 커플링
봄
V-벨트
바나나 스크린 마이닝 예비 부품
프로젝트 타당성 보고서
사이트 디자인 및 계획
모델 선정 및 제안
모델 선택 계산
3D 모델링 및 도면
토목 디자인
설치 및 시운전
원격진단
교육 서비스
유지보수 일정
