![[[smallImgAlt]]](/uploads/16873/page/inclined-screen723c8.jpg)
기울어진 스크린은 중력을 독창적으로 활용하여 재료가 스크린 표면 아래로 미끄러지는 것을 돕습니다. 동시에 원형 운동을 통해 물질 층화를 달성하여 입자 크기에 따른 등급 분류 작업을 정확하게 완료합니다.
이 장비는 광범위한 적용 범위를 가지며 제련, 채석장, 석탄 선택, 광물 처리, 에너지, 전력, 화학 산업 및 건축 자재와 같은 다양한 산업의 자재 검사 요구 사항을 완벽하게 충족할 수 있습니다.
다양한 생산 시나리오의 공정 요구 사항을 충족하기 위해 체 표면 각도를 15도- 20도 범위 내에서 유연하게 조정할 수 있어 스크리닝 효율성과 효과의 이중 최적화를 보장합니다.
경사형 스크린 작동 원리
경사형 스크린의 축은 장비의 무게중심을 중심으로 설계되었습니다. 이 독특한 구조를 통해 화면 표면의 각 지점이 안정적인 원 운동을 생성할 수 있습니다. 스크리닝 과정에서 재료는 스크린 표면의 원형 운동과 스크린 표면의 경사각에 의해 발생하는 중력에 의해 구동됩니다. 이중 힘으로 인해 원활한 전방 이동이 가능하고 전체 스크린 표면의 재료 이동 속도가 균일하게 유지되어 스크리닝 효율성에 영향을 미치는 국지적 축적을 효과적으로 방지합니다.
장비의 축은 모듈형 진동기로 구성됩니다. 이 진동기는 플랜지를 통해 장비의 측벽에 설치되고 범용 샤프트를 통해 동기 작동을 달성하여 전체 작동의 조정을 보장합니다. 각 모듈식 진동기에는 편심 균형추 블록이 장착되어 있으며 균형추를 조정하여 원형 운동의 진폭을 정밀하게 제어하여 다양한 재료의 스크리닝 요구 사항을 충족할 수 있습니다. 또한 장비 유지 관리 프로세스를 크게 단순화하고 기업의 유지 관리로 인한 가동 중지 시간을 절약하는 진동 장치 교체 솔루션도 제공합니다.
경사형 화면 세부정보

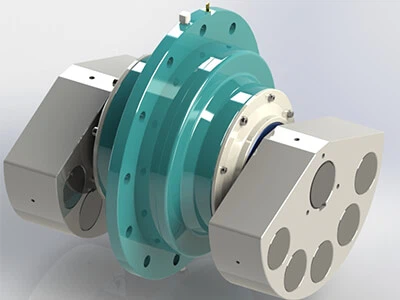

우리는 자체 개발한 ZYQF 시리즈 그리스-윤활 플랜지-형 편심 진동 가진기를 채택합니다. 핵심 장점은 균형추 블록 수를 유연하게 추가하거나 줄여 작업 진폭을 지속적으로 조정할 수 있다는 점입니다. 이는 언제든지 다양한 재료 특성 및 생산 요구 사항에 따라 최적의 스크리닝 강도를 정확하게 일치시켜 최대 효율성을 달성할 수 있음을 의미합니다.
우리는 핵심 구성 요소에 대해 타협하지 않습니다. 모든 베어링은 독일 SKF/FAG의 수입 진동 기계 특수 베어링 중에서 선택되어 열악한 조건에서도 매우 긴 서비스 수명과 탁월한 신뢰성을 보장합니다. 이는 장비의 지속적인 고강도 작동을 가장 강력하게 보장하며, 베어링 고장으로 인한 예상치 못한 가동 중단 시간의 위험을 크게 줄여줍니다.
드라이버&커플링
이 디자인은 엔드 모터 드라이브와 중간 범용 샤프트 변속기를 결합합니다. 진동 가진기는 V-벨트와 동기식 벨트를 통해 동기식으로 작동합니다. 변속기 구성품에는 완벽한 보호 커버가 장착되어 있어 작동 안전성을 보장할 뿐만 아니라 서비스 수명을 연장하고 다양한 작업 조건의 속도 규제 요구 사항을 충족합니다.

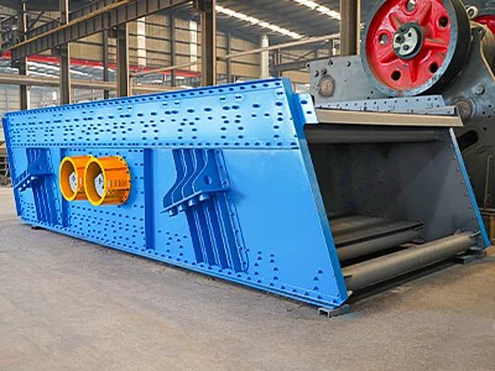

사이드 플레이트
Q245R 저-합금 고강도-강도 컨테이너 플레이트로 제작되었으며, 레이저로 정밀하게 절단되어 한 단계로 성형됩니다. 제조 정확도는 ±0.03mm에 이릅니다. 측면 플레이트는 고강도 리벳으로 연결되어 부품을 강화하고 용접 응력으로 인한 변형을 완전히 방지하여 장기간 작동 중에 장비의 안정성과 신뢰성을 보장합니다.-

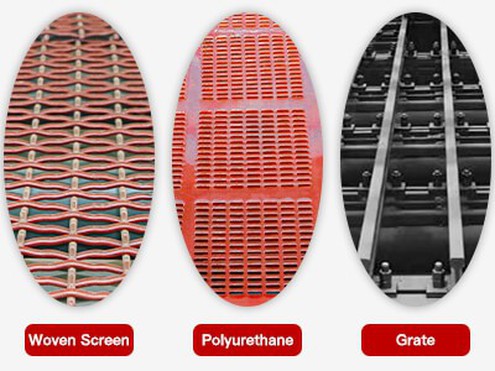

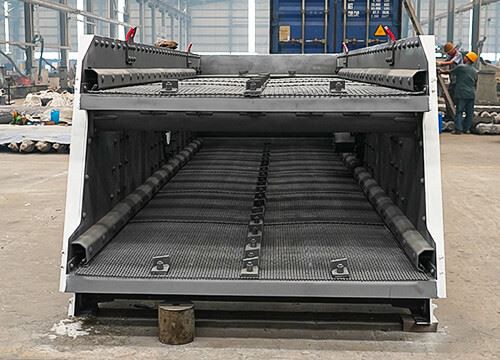

스크린 플레이트
다양한 스크리닝 요구 사항에 따라 진동 스크린은 직조 스크린, 폴리우레탄 스크린 플레이트, 화격자 스크린 플레이트 등을 선택할 수 있습니다. 스크린 플레이트는 높은 스크리닝 효율, 긴 서비스 수명뿐만 아니라 조립 및 분해가 용이하여 교체 시간이 크게 단축됩니다.

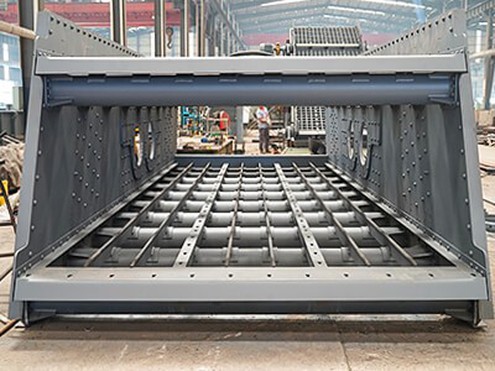

스크린 프레임
스크린 프레임은 고품질의 강철 섹션과 강철판을 리벳으로 고정하여 제작됩니다.- 주요 연결 부분은 고강도-볼트로 고정되어 있습니다. 화면 표면 지지대의 평탄도 오차는 1mm/m² 이하입니다. 전체 구조는 쇼트 블라스팅 처리를 거쳐 Sa2.5의 청정도 수준을 달성한 후 내마모성 보호층으로 코팅됩니다.- 이는 볼트 풀림 문제에 대한 구조적 해결책을 보장합니다.

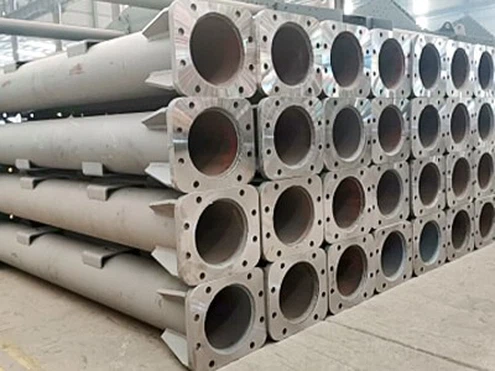

빔
크로스빔은 고품질의 이음매 없는 합금 강관으로 만들어졌으며 플랜지는 완전히 용접되어 응력이 완화되었습니다.- NM500 내마모성 강판이 주요 응력 영역에 추가되었습니다. 전체 구조는 어닐링 및 정밀 가공을 거쳐 고정밀도 및 고강도를 보장하고 내마모성과 수명을 크게 향상시킵니다.
봄
나선형 스프링은 60Si2Mn 재질로 제작되었으며 인산염 처리 및 분체 코팅의 특수 공정을 거쳐 탁월한 진동 감쇠 성능과 안정성을 제공합니다. 스프링의 설계 수명은 10,000시간 이상이며, 쉽고 빠른 교체 및 유지 관리를 위해 상단에 전용 리프팅 러그가 장착되어 있습니다.
경사형 스크린 기능
01/ 높은 스크리닝 효율성
경사 스크린은 "중력 보조 + 원형 운동"의 이중 효과를 활용하여 재료가 스크린 표면을 따라 빠르게 미끄러지도록 하고 철저한 층화를 달성하여 재료 축적을 방지합니다. 단위 시간당 더 많은 양의 재료를 처리할 수 있습니다. 기존 스크리닝 장비에 비해 전반적인 스크리닝 효율성을 크게 향상시켜 기업의 생산주기를 단축할 수 있습니다.
02/ 유연한 화면 각도
장비의 화면 각도는 15도- 20도 범위 내에서 자유롭게 조정할 수 있습니다. 다양한 재료의 특성(예: 젖고 끈적끈적한 석회석, 건식 석탄)과 스크리닝 입자 크기 요구 사항에 따라 작업 매개변수를 최적화하여 다양한 시나리오에서 이상적인 스크리닝 효과를 보장하고 더 강력한 적응성을 제공할 수 있습니다.
03/ 정확한 재료 레이어링
원을 그리면 재료가 체 표면에 균일하게 완전히 분산되어 입자가 서로 뭉치는 현상을 효과적으로 방지할 수 있습니다. 일반 체 장비보다 체 분리 정확도가 훨씬 높아 다양한 입자 크기의 물질을 정밀하게 분리할 수 있습니다. 이는 재료의 입자 크기에 대한 높은-표준 생산의 엄격한 요구 사항을 충족할 수 있습니다.
04/ 적용 가능한 산업은 매우 다양합니다-
제련 산업의 광석 선별, 채석장의 석재 분류 또는 석탄 선택, 광물 처리, 에너지, 전력, 화학 산업 및 건축 자재와 같은 분야의 재료 처리 등 경사형 스크린은 안정적이고 효과적으로 수행할 수 있습니다. 하나의 장비가 여러 산업의 요구를 충족할 수 있으며 적용 가치가 높습니다.
05/ 원활한 작동
장비의 축은 무게 중심에 설계되어 체 표면의 모든 지점에서 균일한 원 운동과 균형 잡힌 힘 분포를 보장합니다. 동시에 모듈형 진동기는 유니버셜 조인트를 통해 동기식으로 작동하여 구성 요소 간의 마찰과 마모를 줄여 전반적인 작동 안정성을 높이고 장비 고장 가능성을 크게 줄입니다.
06/ 진폭 제어 가능
각 모듈식 진동기에는 원형 운동의 진폭을 유연하게 제어하도록 조정할 수 있는 편심 평형추가 장착되어 있습니다. 막히기 쉬운 끈적하고 젖은 재료의 경우 진폭을 늘릴 수 있습니다. 정밀한 스크리닝 요구 사항의 경우 진폭을 줄일 수 있습니다. 이는 다양한 재료의 스크리닝 특성에 정확하게 적용됩니다.
귀하의 요구 사항을 제출하고 귀하의 프로젝트에 대해 기술 엔지니어와 상담하십시오.
경사형 스크린 성능
진동체 스크린 주파수 편차는 2.5%의 지정된 값을 초과하지 않습니다.
양쪽 스크린 박스의 대칭 점 진폭 차이는 0.5mm를 넘지 않으며, 가로 방향 스윙은 1mm를 넘지 않습니다.
두 대칭점의 진동 방향 각도의 상대 오차는 1도를 초과해서는 안 됩니다.
조립 후 두 대칭점의 스프링 정적 압축 높이 오류는 3mm를 넘지 않습니다.
베어링 온도 상승은 40도를 초과해서는 안 되며, 최고 온도는 75도를 초과하면 안 됩니다.
장비 주변 1m 내에서 무부하 소음은-75dB(A)를 초과해서는 안 됩니다.

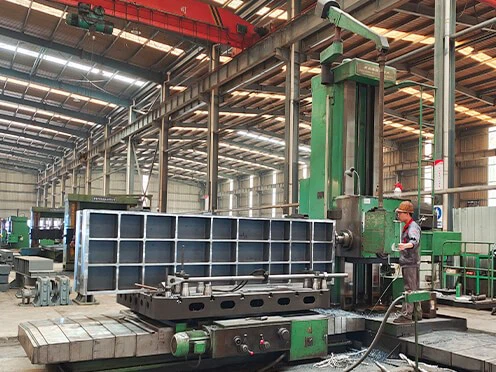

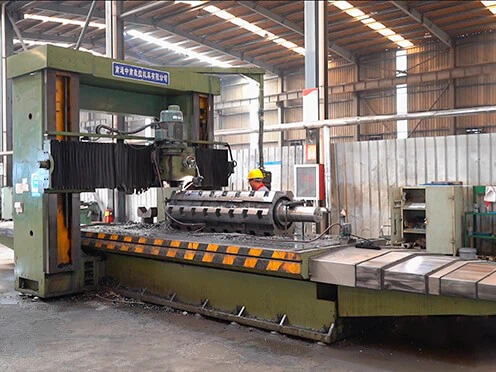

제조시설

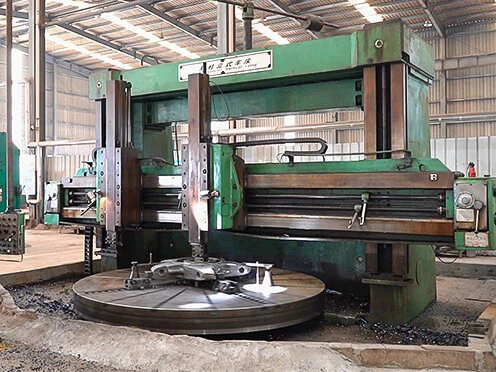

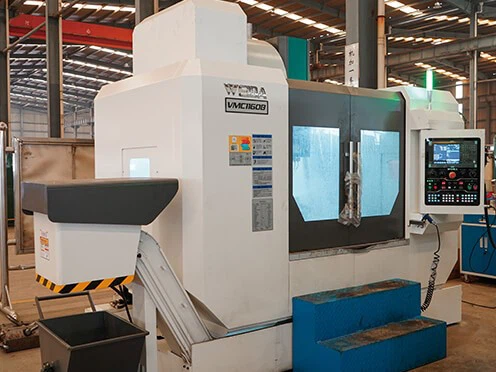

고품질 기계 제품에는 우수한 툴링 장비가 있어야 합니다. 정확성을 보장하고 대량 주문의 요구를 충족시키기 위해. Henan Excellent Machinery Co.,Ltd는 5{4}}축 갠트리 가공- 센터, CNC 보링 및 밀링 가공 센터, 수직 가공 센터, 수직 CNC 가공 센터, 갠트리 가공 센터, 레이저 절단기, 레이저 파이프 절단기, 용접 로봇 워크스테이션, 길이 선반, CNC 수평 가공 센터 등을 포함한 140개 세트의 전문 장비를 보유하고 있습니다. 환경 분사실 및 Heat Trea 장비를 포함한 고급 가공 및 제조 장비 초대형 표면열처리.
엄격한 품질 관리
현재 EXCT는 ISO9001-2008 국제 품질 시스템 인증을 완전히 통과했으며 완벽한 품질 시스템을 통해 제품 개발 및 설계, 생산, 조달 및 공급에서 판매 및 서비스 프로세스에 이르기까지 효과적인 품질 관리가 이루어졌는지 확인합니다.

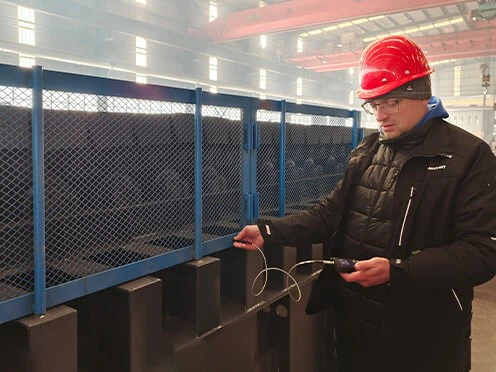

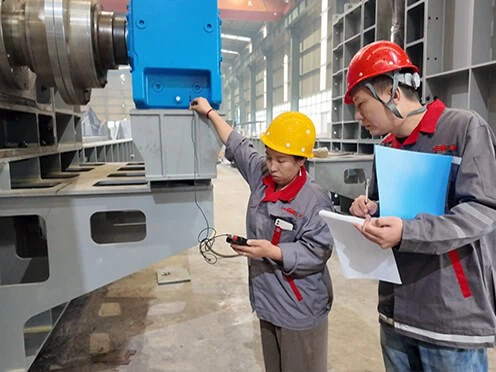

EXCT는 제품 품질 관리의 성공을 보장하기 위해 엄격하고 숙련된 검사 팀을 보유하고 있습니다. 품질 검사 부서는 고객에게 배송되는 모든 장비가 적격인지 확인하기 위해 원자재 조달, 생산 및 설치 단계를 거치는 엄격한 테스트 프로세스를 갖추고 있습니다.

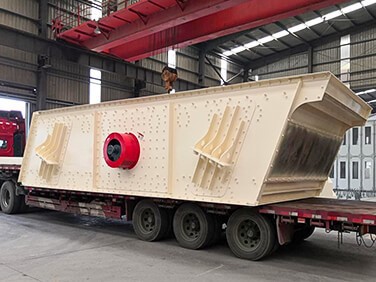

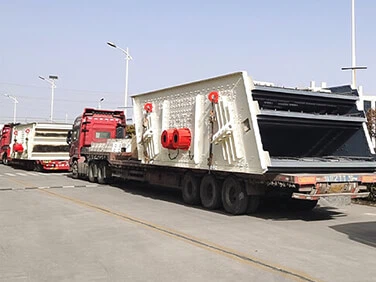

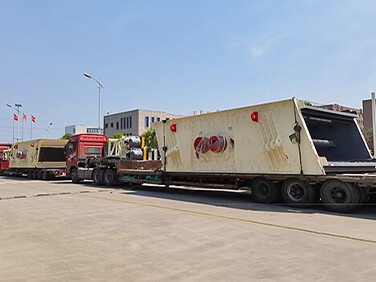

경사형 스크린 포장 및 배송
우리는 노천 광산용 공급, 파쇄, 스크리닝 및 운반 장비의 생산 및 혁신에 중점을 두고 있으며 신뢰할 수 있는 고품질 제품과 완벽한 서비스 시스템으로 해외 시장에 서비스를 제공하고 있습니다. 지금까지 우리 제품은 러시아, 호주, 인도네시아, 베트남, 콜롬비아, 태국, 터키, 파키스탄, 기니, 이집트, 칠레, 미국, 브라질, 말레이시아, 인도, 남아프리카, 스페인, 불가리아, 프랑스 등 50개 이상의 국가와 지역에 수출되었습니다.

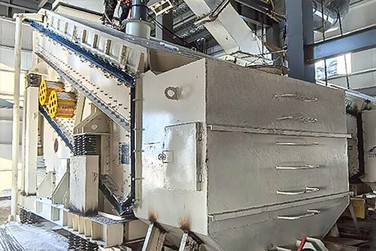

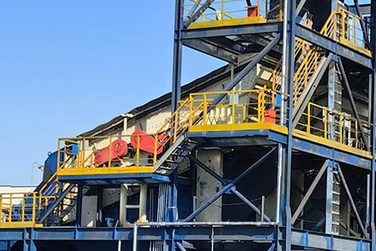

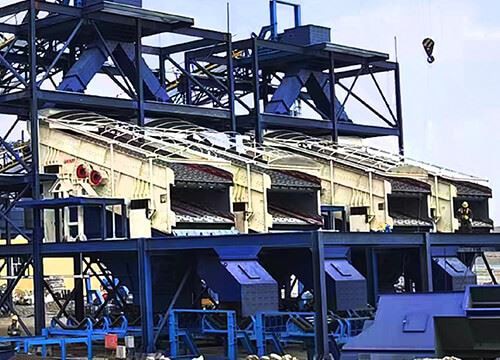

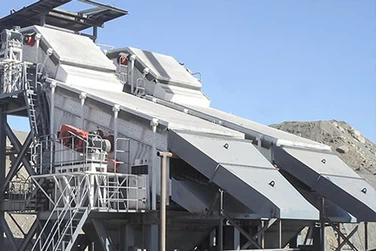

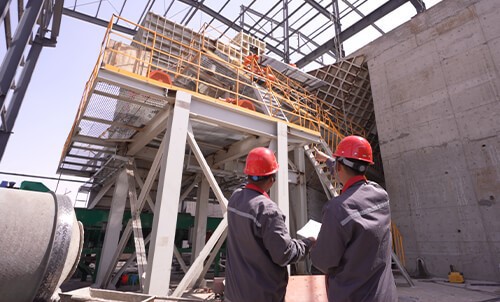

경사형 스크린 케이스
골재용 경사 스크린은 석영석, 강 자갈, 방해석, 백운석, 화강암, 현무암, 석회석, 규암, 금, 주석, 티타늄, 적철광, 철광석, 석탄 및 기타 광물 등의 분리에 널리 사용됩니다.
귀하의 요구 사항을 제출하고 귀하의 프로젝트에 대해 기술 엔지니어와 상담하십시오.
가장 적합한 제품 솔루션과 견적을 무료로 받아보세요!!!
일반 기술 사양
EXCT 경사 스크린은 각 응용 분야 재료에 맞게 맞춤화되어 최상의 구성을 제공하고 모든 요구 사항을 충족합니다. 더 많은 구성을 원하시면 기술 엔지니어에게 문의하세요.
|
모델 |
레이어 |
영역 |
각도 |
메쉬 크기 (mm) |
최대 피드 크기 (mm) |
용량 |
빈도 (rpm) |
힘 |
전반적인 차원 (mm) |
|
YA1236 |
1 |
4.3 |
20 |
6-50 |
200 이하 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
2YA1236 |
2 |
4.3 |
20 |
6-50 |
200 이하 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
YA1530 |
1 |
4.5 |
20 |
6-50 |
200 이하 |
80-255 |
845 |
11 |
3184*2670*2280 |
|
YA1536 |
1 |
5.4 |
20 |
6-50 |
200 이하 |
95-310 |
845 |
11 |
3757*2670*2419 |
|
2YA1536 |
2 |
5.4 |
20 |
6-50 |
200 이하 |
95-310 |
845 |
15 |
3757*2715*2419 |
|
YAH1536 |
1 |
5.4 |
20 |
6-50 |
400 이하 |
240-660 |
755 |
11 |
3757*2670*2437 |
|
2YAH1536 |
2 |
5.4 |
20 |
6-150 |
400 이하 |
240-660 |
755 |
15 |
3757*2715*2437 |
|
YA1542 |
1 |
6.3 |
20 |
6-50 |
200 이하 |
110-360 |
845 |
11 |
4331*2670*2655 |
|
2YA1542 |
2 |
6.3 |
20 |
6-50 |
200 이하 |
110-360 |
845 |
15 |
4331*2715*2675 |
|
YA1548 |
1 |
7.2 |
20 |
6-50 |
200 이하 |
125-410 |
845 |
15 |
4904*2715*2854 |
|
2YA1548 |
2 |
7.2 |
20 |
6-50 |
200 이하 |
125-410 |
845 |
15 |
4904*2715*2861 |
|
YAH1548 |
1 |
7.2 |
20 |
6-150 |
400 이하 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
2YAH1548 |
2 |
7.2 |
20 |
30-150 |
400 이하 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
YA1836 |
1 |
6.5 |
20 |
6-50 |
200 이하 |
115-370 |
845 |
11 |
3757*2975*2419 |
|
2YA1836 |
2 |
6.5 |
20 |
6-50 |
200 이하 |
115-370 |
845 |
15 |
3757*2975*2419 |
|
YAH1836 |
1 |
6.5 |
20 |
6-50 |
400 이하 |
290-800 |
755 |
11 |
3757*2975*2437 |
|
2YAH1836 |
2 |
6.5 |
20 |
30-150 |
400 이하 |
290-800 |
755 |
15 |
3757*3020*2437 |
|
YA1842 |
1 |
7.6 |
20 |
6-50 |
200 이하 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
2YA1842 |
2 |
7.6 |
20 |
6-50 |
200 이하 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
YAH1842 |
1 |
7.6 |
20 |
6-50 |
400 이하 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
2YAH1842 |
2 |
7.6 |
20 |
6-150 |
400 이하 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
YA1848 |
1 |
8.6 |
20 |
6-50 |
200 이하 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
2YA1848 |
2 |
8.6 |
20 |
6-50 |
200 이하 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
YAH1848 |
1 |
8.6 |
20 |
30-150 |
200 이하 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
2YAH1848 |
2 |
8.6 |
20 |
6-150 |
400 이하 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
YA2148 |
1 |
10 |
20 |
6-50 |
200 이하 |
175-570 |
748 |
18.5 |
4945*3423*3515 |
|
2YA2148 |
2 |
10 |
20 |
6-50 |
200 이하 |
175-570 |
748 |
22 |
4945*3463*3515 |
|
YAH2148 |
1 |
10 |
20 |
30-150 |
400 이하 |
445-1200 |
708 |
18.5 |
4945*3423*3501 |
|
2YAH2148 |
2 |
10 |
20 |
6-150 |
400 이하 |
445-1200 |
708 |
22 |
6092*3463*3501 |
|
YA2160 |
1 |
12.6 |
20 |
6-50 |
200 이하 |
220-715 |
748 |
18.5 |
6092*3423*3674 |
|
2YA2160 |
2 |
12.6 |
20 |
6-50 |
200 이하 |
220-715 |
748 |
22 |
6092*3463*3674 |
|
YAH2160 |
1 |
12.6 |
20 |
30-150 |
400 이하 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
2YAH2160 |
2 |
12.6 |
20 |
6-150 |
400 이하 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
YA2448 |
1 |
11.5 |
20 |
6-50 |
200 이하 |
200-650 |
748 |
18.5 |
4945*3728*3473 |
|
YAH2448 |
1 |
11.5 |
20 |
30-150 |
400 이하 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
2YAH2448 |
2 |
11.5 |
20 |
30-150 |
400 이하 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
YA2460 |
1 |
14.4 |
20 |
6-50 |
200 이하 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
2YA2460 |
2 |
14.4 |
20 |
6-50 |
200 이하 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
YAH2460 |
1 |
14.4 |
20 |
30-150 |
400 이하 |
645-1500 |
708 |
30 |
6091*3925*3846 |
|
2YAH2460 |
2 |
14.4 |
20 |
30-150 |
400 이하 |
645-1500 |
708 |
30 |
6091*3925*3846 |
선택 지침
1.심사 대상 자료: ______(자료에 대한 현장 사진을 -제공해 주시면 감사하겠습니다.)
2. 처리 용량:______t/h
3.벌크 밀도: ______t/m3
4. 최대. 공급 재료의 과립 크기: ______mm
5. 레이어 번호: ______
6. 각 층의 메쉬 크기: ______mm
7.입자 분포 비율:______
이해하는 데 도움이 되도록 다음 예를 확인하십시오.
레이어 번호가 2이고 각 레이어의 메쉬 크기가 8mm와 3mm인 경우 X,Y 및 Z의 3가지 종류의 제품을 얻게 됩니다. X 8mm 이상; 3mm Y < 8mm 이하; 지<3mm.
우리는 다음 정보를 확인하고 싶습니다:
a.전체 자료에서 X의 비율:______%;
b.전체 재료에서 Y의 비율:______%;
c.전체 재료에서 Z의 비율:______%;
8. 경사 스크린에 재료를 공급하는 데 사용되는 장비 :______
9. 경사 스크린에서 물질을 배출하는 데 사용되는 장비 : ______
10.작동 전원 공급 장치: ______V ______HZ
11.인클라인드스크린은 단독으로 작동하나요, 아니면 다른 장비와 함께 시스템을 형성하나요? 시스템을 구성하는 경우 예비 디자인이나 손으로 그린-스케치가 있나요? 있는 경우 참조를 위해 엔지니어에게 보내주십시오.
12.필요한 수량 :______
경사형 스크린 서비스
프로젝트 타당성 보고서
사이트 디자인 및 계획
모델 선정 및 제안
모델 선택 계산
3D 모델링 및 도면
토목 디자인
설치 및 시운전
원격진단
교육 서비스
유지보수 일정
