에이프런 피더는 고온 자재, 습식 자재 또는 더 큰 고속 자재를 운송하기 위해 대형 시멘트 공장 생산 라인에서 자주 사용되는 자재, 안정적인 작업을 지속적으로 운송할 수 있으며 개방형 환경 또는 습한 환경에서 작업할 수 있으며 화학, 야금, 시멘트 및 기타 산업에서 일반적으로 사용되는 자재 운반 장비입니다. 에이프런 피더는 강력하고 견고한 구조를 가지고 있어 미세 자재를 제거하지 않고 크고 빠른 자재를 운송할 수 있습니다.

앞치마 피더는 어떻게 작동합니까?

에이프런 피더는 구동륜 장치, 테일 휠 장력 장치, 팬- 체인 장치 및 전달 장치로 구성됩니다.

헤드 스프로킷 구동 후 팬- 체인 장치의 트랙션 체인이 스프로킷과 맞물려 팬 전체가 세로 중심- 선을 따라 이동하고 롤러가 프레임에 고정된 트랙을 따라 이동하여 작업이 완료됩니다.

에이프런 피더 작동 중에는 고강도-불도저 다이-단조 체인이 견인 부품으로 사용됩니다. 두 줄의 체인의 각 링크에는 무거운 구조물의 겹쳐진 홈이 조립되어 자재를 운반할 수 있는 연속적인 운반 라인을 형성합니다. 테일 호퍼에서 배출된 재료는 이송 라인을 따라 본체 전면으로 이송되어 지속적이고 균일한 공급이 가능합니다.

앞치마 피더세부

드라이브 장치

드라이브 장치는 소프트웨어를 전자 및 기계 시스템과 통합하여 정확한 컨베이어 속도 제어 및 과부하 보호 기능을 제공하는 AC 가변 주파수 드라이브 시스템을 활용합니다.
구동 장치의 주요 구성 요소는 Siemens, ABB, Sew, Flender 및 기타 잘 알려진 국내외 브랜드의 모터 및 기어박스를 선택하여 고효율, 저소음, 저진동 및 기타 특성을 갖춘 안정적이고 지속적인 운동 에너지 출력을 제공할 수 있습니다.

스프로켓

대형 전면 구동 샤프트에 고정된 무거운 강철 허브에 볼트로 고정된 주조 망간 분할 스프로킷.
분할 스프로킷은 피더의 다른 부품을 분해하거나 제거할 필요 없이 매우 짧은 시간 내에 교체할 수 있습니다.

팬

고강도 볼트와 너트로 체인에 볼트로 고정된 팬은 에이프런 피더의 나머지 부분을 방해하지 않고 현장에서 개별적으로 교체할 수 있습니다.
다양한 작업 조건에 따라 에이프런 피더는 견고한 주조 망간강 또는 리브 보강재가 있는 용접 구조를 선택할 수 있으며 이는 고부하 및 고충격 조건의 재료에 적합합니다.

롤러

롤러는 밀봉되고 평생 윤활되는 베어링이 있는 표준 트랙터 롤러로 설계되었으며 메인 피더 프레임에 장착됩니다. 롤러는 체인 어셈블리를 적절하게 지지할 수 있도록 적절한 간격을 두고 있습니다.
롤러는 Caterpillar, Komatsu 및 Shantui와 같은 고객 요구에 따라 세계적으로 유명한 브랜드를 사용할 수 있습니다.

쇠사슬

체인은 피치 오차가 작고, 움직임이 부드러우며, 강도가 크고, 당기는 힘이 큰 특징을 갖는 기성 도저 체인(트랙 체인)을 사용하며, 체인에는 자체 윤활 장치와 밀봉 장치가 있습니다.{0}} 샤프트는 경화강으로 제작되어 트랙션 체인의 인성과 내충격성을 향상시키고 내마모성이 우수하며 수명이 깁니다.

꼬리 장력 장치

장력 장치는 체인의 수평 위치를 조이고 조정하여 체인 조임이 적당하고 원활하게 작동하도록 하는 데 사용됩니다. 팬이 갑자기 재료에 의해 충격을 받을 때, 복합 스프링은 팬과 기타 구성 요소가 손상되지 않도록 보호하는 완충 역할을 할 수 있습니다.

앞치마 피더특징

01/ 헤비 듀티 디자인

충격 레일이 있는 견고한 강철 지지 프레임은 팬 편향을 제한하여 팬이 영구적으로 구부러지는 것을 방지합니다. 또한 시동 및 작동 중 모든 부하 조건을 견딜 수 있습니다.

리프팅 러그는 프레임의 적절한 위치에 설치되어 설치가 용이하고 향후 유지 관리가 용이합니다.

02/ 경제적이고 신뢰할 수 있는

우리는 다양한 크기와 매개변수를 갖춘 맞춤형{0}}제작 기계를 제공합니다. 당사의 에이프런 피더는 다양한 응용 분야에서 고강도 공급 및 추출 기능을 제공합니다. 에이프런 피더는 견고하게 제작되었으며 에이프런 피더의 핵심 구성 요소는 수명이 길고 유지 관리가 최소화되어 가동 중지 시간이 줄어들고 생산성이 높아져 수익성이 향상됩니다.

03/ 수평으로 설치하거나 경사지게 설치

에이프런 피더는 수평 및 경사 적용 분야 모두에 설치할 수 있으며 다양한 지형 구조물의 위치에 적합합니다. 높은 경사도 덕분에 컴팩트한 설치가 가능하고 에이프런피더의 길이를 줄여 투자 비용을 낮게 유지할 수 있습니다.

04/ 조정 가능한 처리량

옵션 주파수 변환기가 있는 에이프런 피더는 메인 모터의 속도를 변경하여 체인 속도를 변경하여 에이프런 피더의 처리 용량을 조정하는 목적을 달성할 수 있습니다.

05/ 간단한 운영 및 유지 관리

튼튼한-설계로 고가용성, 간편한 작동, 낮은 유지 관리 및 운영 비용, 더 높은 수익을 제공합니다.

앞치마 피더브로셔 다운로드

앞치마 피더 적용

크러셔 공급

하나의 기계로 시멘트, 철광석, 모래, 석탄, 석회석, 비료 등과 같은 모든 재료를 다룰 수 있습니다. 최대 1,500mm 크기의 모든 크기 범위의 재료를 하역하며 다양한 연마 재료에 적합하며 각 장치는 분쇄기에 맞게 맞춤 제작됩니다-.

왜건 하역

덤프 트럭에서 광산 재료를 직접 받고, 여러 대의 트럭을 한 번에 하역하며, 다른 운송 장비와 결합하여 하역하는 데 적합하며 충격 하중 저항이 높습니다.

호퍼 배출

대형 블록 재료에 적합한 최대 3,000mm 너비의 팬, 매우 끈적한 재료를 위한 수직 또는 음각 벽, 더 나은 청소를 위한 합리적인 팬 모양 디자인.

비축량 배출

여러 개의 짧은 에이프런 피더가 직렬로 연결되어 있으며 재료 비축 높이에 제한이 없으며 견고한 설계로 안정적인 재료 추출을 보장합니다.

신청자료

- 광업

- 콜라

- 구리 광석

- 과부하

- 칼륨

- 집계

- 점토

- 철광석

- 모래

- 맥석

- 시멘트

- 클링커

- 금광석

- 자갈

- 우라늄 광석

- 석탄

- 석고

- 은광석

- 니켈

- 오일 셰일

- 갈탄

- 석회암

- 보크사이트

- 킴벌라이트

- 규암

제조시설

고품질 기계 제품에는 우수한 툴링 장비가 있어야 합니다. 정확성을 보장하고 대량 주문의 요구를 충족시키기 위해. Henan Excellent Machinery Co.,Ltd는 5{4}}축 갠트리 가공- 센터, CNC 보링 및 밀링 가공 센터, 수직 가공 센터, 수직 CNC 가공 센터, 갠트리 가공 센터, 레이저 절단기, 레이저 파이프 절단기, 용접 로봇 워크스테이션, 길이 선반, CNC 수평 가공 센터 등을 포함한 140개 세트의 전문 장비를 보유하고 있습니다. 환경 분사실 및 Heat Trea 장비를 포함한 고급 가공 및 제조 장비 초대형 표면열처리.

5{0}}축 갠트리 머시닝-센터

수직 CNC 머시닝 센터

CNC 보링 및 밀링 머시닝 센터

수직형 머시닝센터

레이저 파이프 절단기

용접 로봇 워크스테이션

엄격한 품질 관리

현재 EXCT는 ISO9001-2008 국제 품질 시스템 인증을 완전히 통과했으며 완벽한 품질 시스템을 통해 제품 개발 및 설계, 생산, 조달 및 공급에서 판매 및 서비스 프로세스에 이르기까지 효과적인 품질 관리가 이루어졌는지 확인합니다.

EXCT는 제품 품질 관리의 성공을 보장하기 위해 엄격하고 숙련된 검사 팀을 보유하고 있습니다. 품질 검사 부서는 고객에게 배송되는 모든 장비가 적격인지 확인하기 위해 원자재 조달, 생산 및 설치 단계를 거치는 엄격한 테스트 프로세스를 갖추고 있습니다.

고객 품질 검사

제3자-품질 검사

제3자-품질 검사

자체{0}}검사

자체{0}}검사

자체{0}}검사

자체{0}}검사

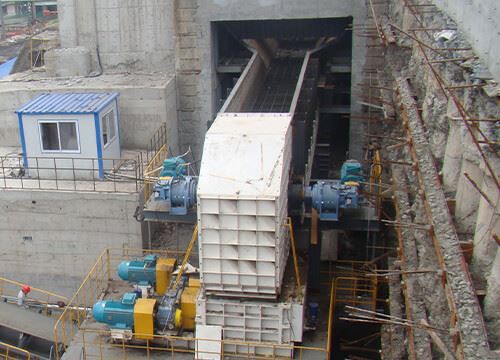

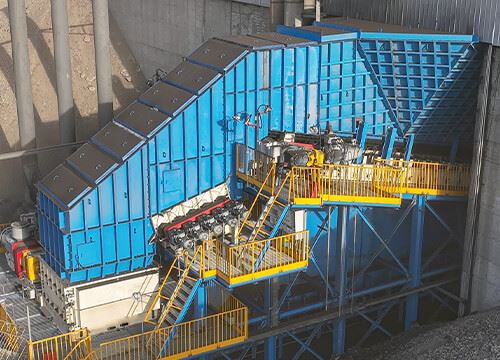

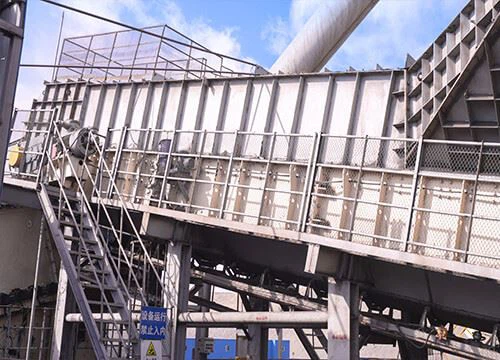

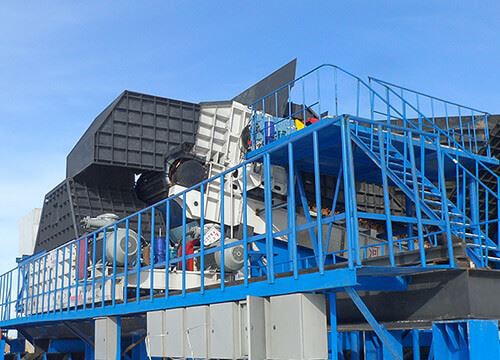

앞치마 피더사례

일반 기술 사양

에이프런 피더는 각 응용 분야 재료에 맞게 맞춤화되어 최상의 구성을 제공하고 모든 요구 사항을 충족합니다. 더 많은 구성을 원하시면 기술 엔지니어에게 문의하세요.

모델	팬 너비 (mm)	속도 (m/s)	최대 공급 크기 (mm)	레일 (개)	용량 (m³/h)	길이(m)
BL800	800	0.01-0.25	350	/	50-350	2-15
BL1000	1000	0.01-0.25	470	1	100-510	3-20
BL1200	1200	0.01-0.2	650	1	120-595	3-20
BL1400	1400	0.01-0.2	680	2	140-850	6-20
BL1600	1600	0.01-0.2	700	2	320-1300	6-20
BL1800	1800	0.01-0.15	800	2	500-1560	8-20
BL2000	2000	0.01-0.15	1000	3	500-1850	8-20
BL2400	2400	0.01-0.15	1500	3	500-2700	8-20
BL2800	2800	0.01-0.15	1800	4	1000-4000	10-20

선택 지침

1. 취급할 재료:______
2. 처리 용량: ______t/h
3. 재료 밀도: ______t/m3
4. 헤드 스프로킷과 테일 스프로킷 사이의 중심 거리:______m
5.에이프런 피더의 레이아웃은 기울어져 있나요, 아니면 수평인가요? 기울어진 경우 기울어진 정도는 ______ 정도입니다.
6. 최대. 공급 재료의 과립 크기: ______mm
7. 최대. 전체 재료에서 과립의 비율:______ %
8. 에이프런 피더에 재료를 공급하는 데 사용되는 장비는 무엇입니까? :______
9. 에이프런 피더에서 재료를 배출하는 데 사용되는 장비 :______
10.작동 전원 공급 장치: ______V ______HZ
11.필요수량 : ______
12. 정상적인 상황에서 에이프런 피더의 상류 장비는 호퍼입니다. 엔지니어가 에이프런 피더의 출력을 쉽게 계산할 수 있도록 호퍼의 예비 설계 계획이나 손으로 그린-그림을 제공해 주실 수 있나요?
