당사의 이중 톱니 롤 크러셔의 분쇄 롤러는 합금강 롤러와 미세 합금 고망간강 분쇄 톱니의 결합 설계를 채택합니다. 이 디자인은 매우 높은 강도와 내마모성을 특징으로 합니다. 축 위치 조정 장치는 고속 회전 시 파쇄 치아의 안정성을 보장하고-특수 밀봉 장치는 먼지 유입을 효과적으로 방지합니다.
분쇄 톱니는 정밀하게 주조되어 열처리 공정을 거치며 경도는 HRC45-55이고 충격 인성은 45kg·m/cm²를 초과합니다. 그들의 수명은 기존 재료의 수명보다 훨씬 우수합니다.

Double Teeth Roll Crusher는 톱니 롤러 사이의 전단력과 인장력을 활용하여 재료를 파괴합니다.

이중 톱니 롤 크러셔에는 교체 가능한 분쇄 톱니가 있는 내부 회전 톱니 롤러 2개가 있습니다. 가장 적합한 공급 방법은 에이프런 공급 장치 또는 스크리닝 장비를 사용하는 것입니다. 이 장비는 재료를 균일한 속도로 운반하고 톱니 롤러 위에 고르게 분배합니다.

1.미네랄은 반대쪽 로터 톱니의 앞부분에 의해 고정되고 로터 톱니의 집중 하중 하에서 응력을 받습니다. 응력으로 인해 미네랄이 자연 질감에 따라 파손됩니다.

2.미네랄은 한쪽 로터의 앞쪽 톱니면과 다른 쪽 로터의 뒤쪽 톱니면 사이에 3점 하중을 받아 인장력으로 파손됩니다.

3.완전히 파손되지 않은 광물의 경우 차단기 바의 로터 치형과 고정 치형을 통해 추가로 파손되어 방전 재료의 3D 치수 요구 사항을 보장할 수 있습니다.

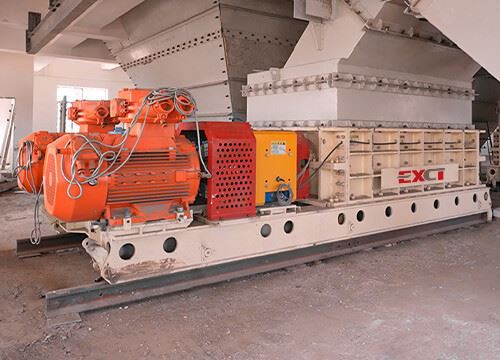

Double Teeth Roll Crusher Drive Device

드라이브 장치

두 개의 독립적인 드라이브 장치, 각 드라이브 장치에는 모터, 고속-단 커플링, 기어 박스, 저단-단 커플링이 포함됩니다. 고속단 커플링은-유압 커플링을 사용하여 모터를 기어박스에 연결합니다. 기어박스는 이중 톱니 롤 크러셔의 극한 하중 하에서 동력 전달, 속도 비율 및 토크 요구 사항을 충족하기 위해 평행 샤프트 헬리컬 기어 구조를 채택합니다.

Double Teeth Roll Crusher Toothed Roller -2

톱니 롤러

톱니 롤러는 1차 이중 톱니 롤 크러셔 톱니 롤러와 2차 이중 톱니 롤 크러셔 톱니 롤러로 나눌 수 있습니다. Double Teeth Roll Crusher 치아 헤드의 설치 및 분해가 쉬워 유지 관리 시간을 크게 줄이고 유지 관리 비용을 낮출 수 있습니다.

주택

Double Teeth Roll Crusher 하우징은 견고한 호스트 프레임으로 설계되었으며 하우징은 주강으로 만들어졌으며 고강도 볼트로 연결되었습니다. 하우징 내부에는 내마모{1}}플레이트가 설치되어 있으며, 하우징 양쪽에는 빗 모양의 마모 플레이트가 설치되어 크러셔 치형 롤러에 과도한 재료가 부착되는 것을 방지합니다.

Double Teeth Roll Crusher Synchromesh Gear

싱크로메시 기어

기본 이중 이빨 롤 크러셔에는 톱니 롤 끝에 동기화 기어가 장착되어 있습니다. 동기식 기어와 롤 샤프트는 확장 슬리브로 연결되어 이중 롤의 분쇄 치아 물림 위치의 상대적인 안정성을 보장하고 큰 재료 조각을 강제로 절단하여 재료 배출 크기를 균일하게 만들 수 있습니다.

Double Teeth Roll Crusher Lubrication Device

윤활 장치

Double Teeth Roll Crusher는 중앙 집중식 자동 윤활 시스템을 채택하여 더 많은 오일 충전 시간, 오일 충전 시간 설정이 가능하며 각 부품의 효과적이고 안정적인 윤활을 보장합니다. 오일 공급 간격 시간의 자동 제어, 오일 공급 압력이 크고, 오일 공급 속도가 빠르며, 베어링이 효과적으로 윤활되어 치아 롤러 베어링의 핵심 부분이 우수한 윤활을 달성하고 치아 롤러의 수명을 크게 연장합니다.

러닝 기어

트램밍 장치는 Double Teeth Roll Crusher의 하단에 설치되고 모터에 의해 구동되어 트랙을 따라 유지 보수 접근로 이동하므로 유지 보수가 용이하고 분해가 방지됩니다. 이러한 설계를 통해 장비는 작동 영역과 유지 관리 영역 사이를 원활하게 이동할 수 있어 수작업이 줄어들고 유지 관리 중 가동 중지 시간이 최소화되어 운영 효율성이 향상됩니다.

1차 사이저의 공급 입도는 1500mm 이하이고 배출 입도는 300mm 미만입니다. 분쇄 치아 모양과 치아 모양의 배열은 특수 나선형 치아 모양으로 배열됩니다. 분쇄 톱니는 내마모성 및 내충격성 합금강으로 주조됩니다. Primary Sizer 톱니 롤러는 높은 생산성을 위해 깊은 나선형 분포를 갖춘 독특하고 참신한 톱니 디자인 구조를 갖추고 있습니다. 통과 공동은 두 개의 톱니 롤러와 측판 본체 사이에 각각 형성되어 재료를 선별하고 파쇄합니다.

Double Teeth Roll Crusher Primary Sizers Toothed Roller

2차 사이저의 공급 크기는 300mm 이하(400mm의 소량 허용)이며, 방출 입도는 50mm 미만입니다. 치판의 연결 형태는 인서트 클램핑 블록의 베벨을 보완하는 단일 더브테일 홈을 채택하고 파쇄 치판은 치판의 고정 시트에 설치되어 표면 대 표면 연결을 형성하며 고강도 볼트로 조이고 가압됩니다. 볼트의 기능은 고정식 인서트 클램핑 블록이 되어 고정 잠금 볼트 파손, 치판 떨어지기 또는 분해 및 교체가 어려운 문제를 방지합니다.

Double Teeth Roll Crusher Secondary Sizers Toothed Roller

01/

강한 합금 이빨

우리의 이중 치아 롤 크러셔에는 특별히 설계된 합금 치아가 장착되어 있습니다. 고유한 재료 공식은 장비에 광범위한 재료 적응성을 부여하여 압축 강도가 30MPa인 연탄부터 압축 강도가 최대 250MPa인 경질 화강암까지 모든 것을 쉽게 처리할 수 있습니다.

02/

지능형 과부하 보호

당사의 이중 톱니 롤 크러셔에는 지능형 과부하 보호 시스템이 장착되어 있습니다. 분쇄할 수 없는 이물질이 발견되면-자동으로 보호 메커니즘을 작동시켜 핵심 구성 요소의 손상을 효과적으로 방지하고 장비의 안정적인 작동을 확실하게 보장합니다.

03/

모듈식 마모 부품
당사의 이중 톱니 롤 크러셔에는 모두 모듈 방식으로 설계된 핵심 마모 구성 요소가 있습니다. 이를 통해 교체가 빠르고 쉬워지고 가동 중지 시간이 크게 줄어들 뿐만 아니라 모든 구성 요소가 완전히 활용되어 설계 수명이 완전히 연장되어 장기 유지 관리 비용이 크게 절감됩니다.-

04/

컴팩트한 구조 레이아웃
당사의 이중 톱니 롤 크러셔는 전체적인 구조 설계가 콤팩트하여 장비 설치에 필요한 공간을 효과적으로 줄여 철강 구조 지원 및 토목 엔지니어링 측면에서 고객의 초기 비용을 크게 절감합니다.

05/

매우 높은 처리 능력
당사의 이중 톱니 롤 크러셔의 처리 능력은 1차 분류 분쇄의 경우 시간당 최대 10,000톤, 2차 분쇄의 경우 시간당 최대 4,000톤에 달할 수 있습니다. 이는 중대형 광산의 핵심 요구사항은 물론 다양한 고-수율 및 고효율-운영 시나리오를 완벽하게 충족합니다.

06/

통합 전자 기계 시스템
당사의 이중 톱니 롤 크러셔는 이동식 장치를 통합하고 고급 PLC 제어 시스템을 갖추고 있습니다. 편리한 유지 관리를 위해 유지 관리 위치로 빠르게 이동할 수 있을 뿐만 아니라 원-버튼 시작/정지, 자동 제어, 지능형 보호와 같은 다양한 기능을 구현할 수 있습니다. 작업이 편리하고 지능 수준이 높습니다.

최고의 가격을 원하시면 저희에게 연락하세요

요구 사항을 제출하고 당사의 기술 엔지니어와 귀하의 프로젝트에 대해 이야기하십시오.

지금 문의 보내기

고품질 기계 제품에는 우수한 툴링 장비가 있어야 합니다. 정확성을 보장하고 대량 주문의 요구를 충족시키기 위해. Henan Excellent Machinery Co.,Ltd는 5{4}}축 갠트리 가공- 센터, CNC 보링 및 밀링 가공 센터, 수직 가공 센터, 수직 CNC 가공 센터, 갠트리 가공 센터, 레이저 절단기, 레이저 파이프 절단기, 용접 로봇 워크스테이션, 길이 선반, CNC 수평 가공 센터 등을 포함한 140개 세트의 전문 장비를 보유하고 있습니다. 환경 분사실 및 Heat Trea 장비를 포함한 고급 가공 및 제조 장비 초대형 표면열처리.

Double Teeth Roll Crusher Laser Cutting Machine

좌측 및 우측 플레이트 블랭킹 공정

Double Teeth Roll Crusher Front And Rear End Cover Machining Process

전면 및 후면 엔드 커버 처리

Double Teeth Roll Crusher Left And Right Side Plate Machining Process

왼쪽 및 오른쪽 플레이트 처리

Double Teeth Roll Crusher Teeth Ring Internal Surface Machining Process

치아 링 내부 표면 처리

Double Teeth Roll Crusher Teeth Base Processing

치아베이스 가공

Double Teeth Roll Crusher Teeth Roller Heat Treatment

치아 롤러 열처리

현재 EXCT는 ISO9001-2008 국제 품질 시스템 인증을 완전히 통과했으며 완벽한 품질 시스템을 통해 제품 개발 및 설계, 생산, 조달 및 공급에서 판매 및 서비스 프로세스에 이르기까지 효과적인 품질 관리가 이루어졌는지 확인합니다.

EXCT는 제품 품질 관리의 성공을 보장하기 위해 엄격하고 숙련된 검사 팀을 보유하고 있습니다. 품질 검사 부서는 고객에게 전달되는 모든 장비가 적격인지 확인하기 위해 원자재 조달, 생산 및 설치 단계를 거치는 엄격한 테스트 프로세스를 갖추고 있습니다.

Double Teeth Roll Crusher Currency Test When Running

전류 감지

Double Teeth Roll Crusher Voltage Detection

전압 감지

Double Teeth Roll Crusher Shaft Temperature Detection

샤프트 온도 감지

Double Teeth Roll Crusher Vibration Detection

진동 감지

Double Teeth Roll Crusher Noise Detection

소음 감지

Double Teeth Roll Crusher Ultrasonic Flaw Detection

초음파 결함 감지

경도 검출

Double Teeth Roll Crusher Coating Thickness Check

코팅 두께 감지

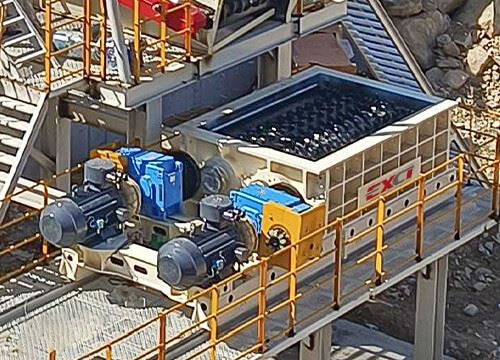

당사의 Double Teeth Roll Crusher는 전 세계 20개 이상의 국가와 지역을 포괄합니다. 주로 원탄, 석탄 맥석, 갈탄, 코크스, 표토 및 기타 물질을 분쇄하는 데 사용되며 화력 발전소, 석탄 채광, 석탄 세척 공장 등과 같은 석탄{2}} 관련 산업에 사용됩니다.

요구 사항을 제출하고 당사의 기술 엔지니어와 귀하의 프로젝트에 대해 이야기하십시오.

가장 적합한 제품 솔루션과 견적을 무료로 받아보세요!!!

Double Teeth Roll Crusher는 각 응용 분야 재료에 맞게 맞춤화되어 최상의 구성을 제공하고 모든 요구 사항을 충족합니다.엔지니어.

1차 이중 치아 롤 크러셔의 기술 사양
모델	2PLF800	2PLF1000	2PLF1200	2PLF1500
치아 롤러 직경(mm)	800	1000	1200	1400
롤 길이(mm)	1500-2500	1500-3000	1500-3000	2000-3500
최대 이송 크기(mm)	800	1000	1200	1500
출력 크기(mm)	300 이하	300 이하	300 이하	300 이하
용량(t/h)	2000 이하	3500 이하	6000 이하	10000 이하

2차 이중 치아 롤 크러셔의 기술 사양
모델	2PLS600	2PLS800	2PLS1000	2PLS1200
치아 롤러 직경(mm)	600	800	1000	1200
롤 길이(mm)	1000-2500	1500-3000	2000-3500	2000-4000
최대 이송 크기(mm)	200	300	350	400
출력 크기(mm)	50-80	50-100	50-120	50-140
용량(t/h)	250-800	500-2000	600-3000	800-4000

메모: 톱니 구성은 재료 유형, 인피드 크기 및 배출 크기에 따라 다릅니다.

구성 정보는 참고용으로 일반적인 값입니다. 장비 선택에 대한 추가 지원이 필요하면 기술 엔지니어에게 문의하세요.

1. 분쇄할 재료:______
2. 처리 용량:______t/h.
3. 대량 재료 밀도: ______t/m3
4. 재료 압축 강도:______Mpa
5. 재료 HGI(하드그로브 분쇄성 지수) 범위:
6. 재료 입자 분포 비율?
7. 최대. 공급 재료의 입자 크기: ______mm
8. 분쇄 후 완제품의 입자 크기는 얼마입니까?
9. 재료를 사이저에 공급하는 데 어떤 장비가 사용됩니까?
10. 사이저에서 재료를 배출하는 데 어떤 장비가 사용됩니까?
11. 아시다시피 사이저는 다른 장비와 시스템을 형성해야 합니다. 예비 디자인이나 손으로 그린 스케치가-있습니까? 있는 경우 참조를 위해 엔지니어에게 보내주십시오.
