버킷 엘리베이터는 고온-클링커의 영향을 어떻게 처리합니까?

시멘트 공장의 엔지니어, 장비 관리자 또는 EPC 계약자 기술자라면 핫 클링커 운송과 관련된 장비 문제에 직면했을 것입니다.

시멘트 생산 라인에서 생산되는 클링커는 고온, 대형, 강한 마모 및 강한 충격의 특성을 가지고 있습니다. 버킷 엘리베이터는 열복사 및 재료 충격에 지속적으로 노출되어 버킷 손상, 체인 고장, 케이싱 변형이 발생하여 생산 라인이 중단되기 쉽습니다.

많은 프로젝트에는 잘못된 선택으로 인해 숨겨진 문제가 있습니다. 벨트 버킷 엘리베이터를 사용하면 벨트가 찢어집니다. 체인 버킷 모델을 사용하지만 구성이 충분하지 않으면 버킷 균열, 체인 파손, 재료 막힘 및 역류가 발생하여 가마 라인의 연속 생산에 영향을 미칠 수도 있습니다.

핫 클링커의 열 부하와 재료 영향을 견딜 수 있도록 버킷 엘리베이터를 선택하고 구성하는 방법은 무엇입니까? 각 모델에 적합한 작업 조건은 무엇입니까? 어떤 핵심 하드웨어가 필요합니까?

이 글을 읽고 나면 클링커의 손상 메커니즘을 이해하게 될 것입니다.버킷 엘리베이터, 주류 모델 간의 차이점, 재료, 구조 및 보호에 대한 전체 솔루션 세트를 마스터하고 프로젝트 선택, 구성, 운영 및 유지 관리에 대한 참조를 제공합니다.

높은{0}}온도 클링커는 버킷 엘리베이터에 어떤 손상을 줄 수 있나요?

 재료 특성

• 시멘트 클링커의 온도 범위는 상당히 넓습니다. 냉각 후 클링커의 온도는 150 - 250 도이고 가마에서 냉각되지 않은 클링커는 300 - 400 도에 도달할 수 있습니다.
• 재질은 단단하고 형태적으로 마모성이 높습니다. 낙하 과정에서 버킷에 직접적인 영향을 미치며, 고온-방열, 금속 열팽창 및 알칼리성 분진 침식 외에도 장비 구성 요소의 마모 및 노화를 더욱 가속화합니다.

 일반적인 결함

• 열 손상: 일반 고무 부품은 고온에 노출되면 빠르게 노화됩니다. 금속 부품은 열로 인해 팽창하여 쉽게 체인 걸림을 일으킬 수 있습니다. 베어링 내부의 일반 윤활 그리스는 고온으로 인해 탄화되어 손실되어 베어링이 조기에 고장나게 됩니다.
• 충격 손상: 큰 클링커 덩어리가 버킷에 직접 부딪혀 버킷이 변형되고 용접 이음매가 갈라집니다. 체인은 반복적으로 충격하중을 견디어 늘어나며 심한 경우 체인이 끊어지는 현상이 발생합니다.
• 연쇄 반응: 열로 인해 케이싱이 변형되고 밀봉이 실패하여 먼지가 새어 나옵니다. 기계가 멈추면 재료가 뒤로 굴러가서 막히게 됩니다. 반환 물질의 양이 많으면 클링커 분쇄 속도가 증가하고 시스템 분말이 증가합니다.

 핫 클링커 운반에 Td 벨트 버킷 엘리베이터를 사용하는 것이 왜 금지되어 있습니까?

TD 벨트 버킷 엘리베이터는 고무 벨트를 견인 구성 요소로 사용하며 고무 벨트의 온도 저항의 상한은 80도에 불과합니다.

뜨거운 클링커의 온도는 허용 범위를 훨씬 초과하므로 벨트가 갈라지고 박리되고 찢어집니다. 짧은 시운전을 하더라도 대형 장비 사고로 이어질 가능성이 매우 높습니다.

따라서 핫 클링커 운송의 경우 TD 벨트 버킷 엘리베이터를 직접 제외하고체인 버킷 엘리베이터.

체인 버킷 엘리베이터가 높은-온도 클링커 충격을 견딜 수 있는 이유는 무엇입니까?

 사용자 정의 가능한 재료 구성

다양한 클링커 처리 조건에 따라 특정 장비 재료를 일치시킬 수 있습니다. 일반 냉각 클링커의 경우, 우리는 오버레이 내마모층이 있는 Q345B 두꺼운 버킷을 사용하여 큰 재료 조각으로 인한 충격과 마모에 효과적으로 저항할 수 있습니다. 250도 이상의 온도에서 가마에서 나오는 클링커의 경우, 고온으로 인한 재료 열화, 균열 및 변형을 방지하기 위해 내열성 합금강 버킷을 사용합니다.- 동시에 당사의 체인과 스프로킷은 내열-및 내마모-합금강으로 제작되어 산화 방지 및 충격 방지 특성을 모두 갖추고 있어 고온에서 체인 변형 및 신장을 방지합니다. 초-온도 조건에서는 장비에 케이싱 절연층을 설치하여 쉘의 열 변형을 방지하고 현장 작동 안전을 보장할 수도 있습니다.-

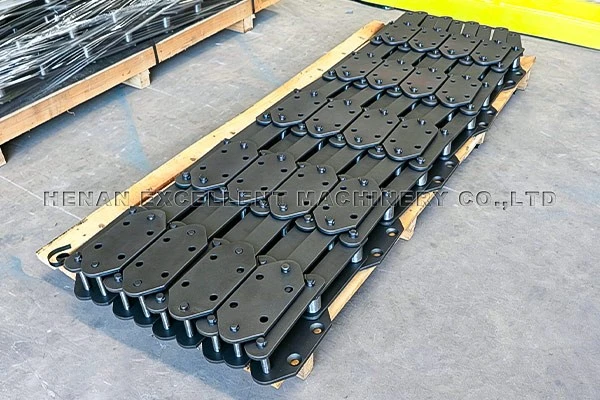

쇠사슬

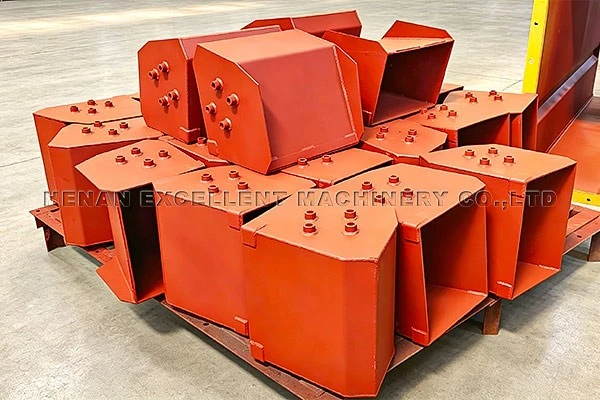

버킷

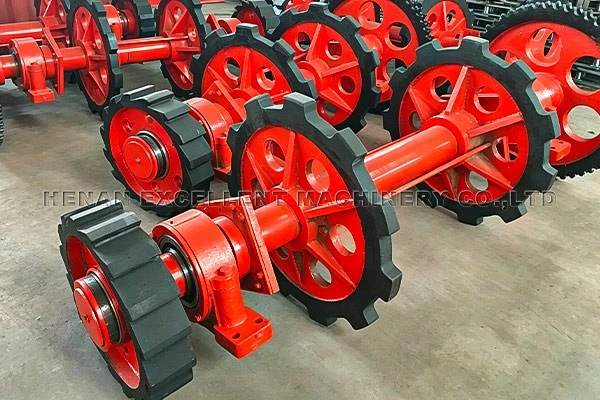

스프로킷

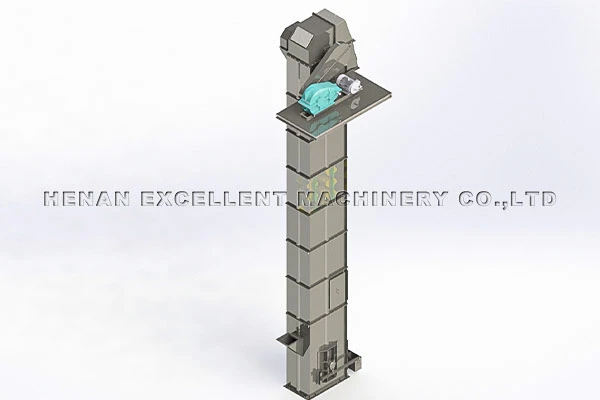

 구조 설계 최적화

중력배출구조와 결합된 유입공급방식을 채택하여 자재의 원활한 진입과 배출이 자유로운 장비구조의 특화된 최적화를 진행하였습니다. 이는 클링커 낙하로 인한 충격력을 크게 줄이고 재료 조각화 및 분말 생성을 최소화합니다. 헤드 풀리에 플로팅 인장 구조를 설정하고 충분한 열팽창 예비력을 확보하여 고온 조건에서 금속 열팽창으로 인한 체인 막힘 및 막힘 문제를 효과적으로 해결했습니다.- 전체 기계는 환경 보호 및 먼지 방지 요구 사항을 충족할 뿐만 아니라 찬 공기가 장비 구성 요소에 직접 불어오는 것을 격리하여 뜨겁고 차가운 조건이 번갈아 발생하는 장비 마모를 방지하고 장비의 서비스 수명을 연장하는 완전 밀폐형 설계를 채택합니다.

 다중 보호 구성

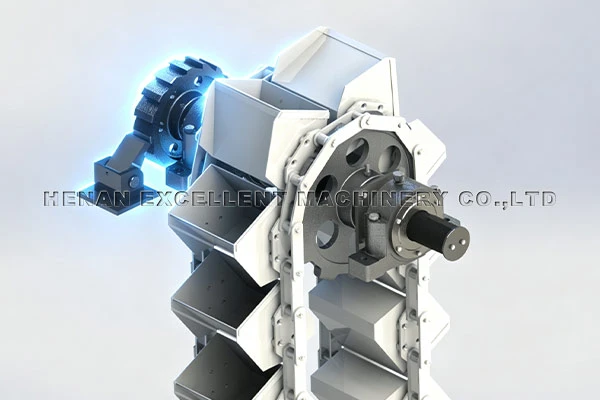

우리는 장비에 전문적인 역방향 제동 장치를 표준으로 장착합니다. 장비가 정지한 후에는 핫 클링커가 역전되고 체인이 역전되는 것을 효과적으로 방지하여 막힘과 장비 충격 손상을 방지할 수 있습니다. 고온-작업 조건의 특성을 고려하여 당사는 체인 휠과 베어링이 고온 탄화 및 손실로부터-영향을 받지 않도록 보호하기 위해 전용 고온-윤활 매체를 제공합니다. 극도로 높은-온도 시나리오에서는 온라인 베어링 온도 모니터링 모듈을 설치할 수도 있습니다. 동시에 잠재적인 막힘 및 끼임 위험을 사전에 예측하기 위해 체인 신장 모니터링 및 기계 기본 재료 레벨 경보와 같은 옵션 구성을 지원하여 계획되지 않은 장비 가동 중단을 줄이고 생산 라인의 안정적인 작동을 보장합니다.

 근무 조건의 과학적 선택

우리는 현장 작업 조건에 따라 장비를 정확하게 선택하고{0}}클링커 온도, 재료 크기, 마모성, 운반량, 리프팅 높이와 같은 매개변수에 따라 솔루션을 맞춤화합니다. 리프팅 높이가 30m 이상인 대규모 생산 라인의 경우 내구성이 더 뛰어난 제품을 권장합니다.Ne 플레이트 체인 버킷 엘리베이터; 리프팅 높이가 30미터 이하인 중소형 생산 라인에는 유지 관리가 편리하고 가격 대비 성능이 좋은 TH 링 체인 모델이 적합합니다. 24-시간 연속 생산 및 초고온-온도 클링커와 같은 특별한 시나리오의 경우 당사는 귀사의 생산 및 운영 요구 사항을 완벽하게 충족할 수 있는 독점적인 고온 맞춤형 장비를 제공할 수 있습니다.

체인 버킷 엘리베이터의 권장 유형

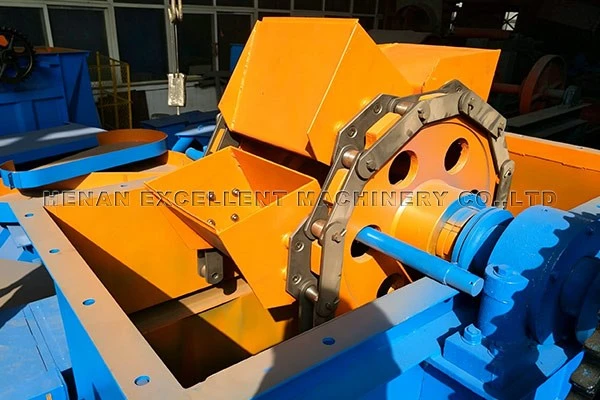

북동쪽플레이트 체인 버킷 엘리베이터

당사의 NE 플레이트 체인 버킷 엘리베이터는 견인 부품으로 고강도 합금강 플레이트 체인을 사용합니다.- 정상적인 조건에서는 최대 250도까지 견딜 수 있습니다. 고온-맞춤화 및 수정을 거친 후 최대 재료 온도인 400도를 견딜 수 있습니다.

중력 배출 구조와 결합된 흡입 흐름 시스템을 채택합니다. 회수되는 물질의 양이 적고 장비가 원활하게 작동하여 클링커의 파쇄를 효과적으로 줄입니다. 이 모델은 리프팅 높이가 30m 이상인 작업 조건에 더 적합합니다. 중대형 시멘트 공장에서 널리 사용되며-대형 및 마모성이 높은 클링커를 장기간 연속적으로 이송할 수 있습니다.- 기계의 전반적인 서비스 수명도 길어졌습니다.

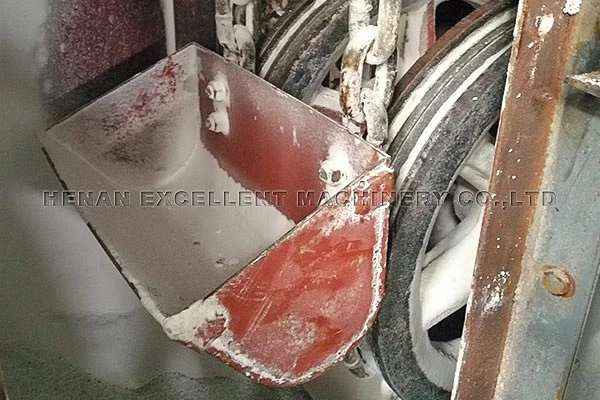

일링 체인 버킷 엘리베이터

당사의 TH 링 체인 버킷 엘리베이터는 최대 온도 제한이 250도인 고강도 단조 링 체인을 견인 부품으로 사용합니다.

링 체인 바는 인성이 우수할 뿐만 아니라 충격 하중에 대한 저항력도 강합니다. 유지관리 작업도 매우 편리하며, 전체적인 가격 대비 성능이 뛰어납니다. 클링커 크기가 크고 충격 하중이 높은 중소형 생산 라인에 적합하며 일반적으로 높이 30m 이내에서 사용됩니다.

버킷 엘리베이터 선택 비교

고온-클링커는 버킷 엘리베이터에 열 부하와 충격 부하라는 두 가지 테스트를 제공합니다. 단순히 장비 구입 가격만을 기준으로 선택을 할 수는 없습니다.

첫째, TD 벨트 버킷 엘리베이터의 선택 함정을 피해야 합니다. 리프팅 높이, 클링커 온도 및 재료 크기를 조합하여 NE 플레이트 체인 또는 TH 링 체인의 기본 모델을 선택하십시오.

그런 다음 높은-내열성 및 내마모성-구성 요소, 열팽창 보상, 역방향 제동, 케이스 절연 등으로 하드웨어 구성을 완료합니다. 동시에 일일 운영 및 유지 관리 핵심 사항을 구현하여 고온-클링커의 영향을 효과적으로 저항하고 전체 시멘트 가마 라인의 안정적이고 지속적인 운영을 보장합니다.

귀하가 시멘트 공장의 장비 관리자이거나 EPC 종합 계약자 엔지니어이고, 어떤 제품을 선택해야 할지 확신이 없는 경우버킷 엘리베이터클링커의 경우 클링커 온도, 크기, 이송량, 작업 조건을 기준으로 평가해야 합니다. 저희에게 연락해주세요. 우리는 모델 선택 계산, 고온-온도 맞춤형 솔루션, 전체 장비 매개변수, 도면, 운영 및 유지 관리 기술 자료를 제공하여 고온-클링커의 영향에 적합한 버킷 엘리베이터 솔루션을 선택할 수 있도록 도와드립니다.
