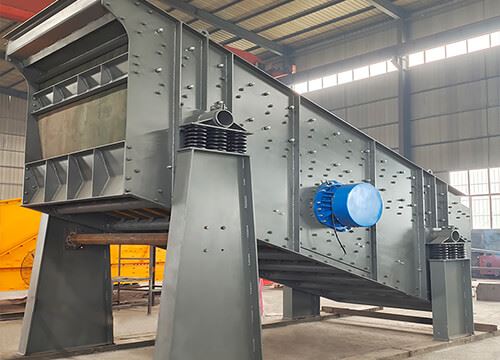

인클라인 진동스크린은 내구성을 종합적으로 고려하였습니다. 주요 구조 부품은 고품질-합금강으로 제작되었으며 핵심 부품은 강화되었습니다. 스크린 플레이트는 고강도 및 내마모성-재료로 제작되어 일반 재료보다 수명이 2-3배 더 깁니다. 베어링은 국제적으로 유명한 브랜드 제품을 사용하여 고하중 조건에서도 안정적인 작동을 보장합니다. 모든 용접 부위는 진동으로 인한 균열을 방지하기 위해 응력 완화 처리를 거쳤습니다. 표면은 다양한 가혹한 작업 환경에 적응하기 위해 여러 부식 방지 공정으로 처리됩니다.
경사 진동 스크린 작동 원리
경사 진동 스크린 작동 중 스크린 위의 물질 이동은 가속 시작- 단계, 등속 운동 단계, 감속 하강 단계의 세 단계로 나눌 수 있습니다.
시작 단계에서, 재료는 여기력의 작용으로 초기 속도를 얻습니다.
유니폼 무대에서, 재료는 관성에 의존하여 전진합니다.
감속 단계에서, 물질은 중력의 영향을 받아 아래로 떨어집니다.
이 세 단계의 반복을 통해 재료는 화면에서 연속적인 전진 움직임을 형성하는 동시에 효과적인 층화 및 스크리닝을 달성할 수 있습니다.
경사진동체 스크린 세부사항
우리는 자체 개발한 ZYQF 시리즈 그리스-윤활 플랜지-형 편심 진동 가진기를 채택합니다. 핵심 장점은 균형추 블록 수를 유연하게 추가하거나 줄여 작업 진폭을 지속적으로 조정할 수 있다는 점입니다. 이는 언제든지 다양한 재료 특성 및 생산 요구 사항에 따라 최적의 스크리닝 강도를 정확하게 일치시켜 최대 효율성을 달성할 수 있음을 의미합니다.
우리는 핵심 구성 요소에 대해 타협하지 않습니다. 모든 베어링은 독일 SKF/FAG의 수입 진동 기계 특수 베어링 중에서 선택되어 열악한 조건에서도 매우 긴 서비스 수명과 탁월한 신뢰성을 보장합니다. 이는 장비의 지속적인 고강도 작동을 가장 강력하게 보장하며, 베어링 고장으로 인한 예상치 못한 가동 중지 시간의 위험을 크게 줄여줍니다.
드라이버&커플링
이 디자인은 엔드 모터 드라이브와 중간 범용 샤프트 변속기를 결합합니다. 진동 가진기는 V-벨트와 동기식 벨트를 통해 동기식으로 작동합니다. 변속기 구성품에는 완벽한 보호 커버가 장착되어 있어 작동 안전성을 보장할 뿐만 아니라 서비스 수명을 연장하고 다양한 작업 조건의 속도 규제 요구 사항을 충족합니다.
사이드 플레이트
Q245R 저-합금 고강도-강도 컨테이너 플레이트로 제작되었으며, 레이저로 정밀하게 절단되어 한 단계로 성형됩니다. 제조 정확도는 ±0.03mm에 이릅니다. 측면 플레이트는 고강도 리벳으로 연결되어 부품을 강화하고 용접 응력으로 인한 변형을 완전히 방지하여 장기간 작동 중에 장비의 안정성과 신뢰성을 보장합니다.-
스크린 플레이트
다양한 스크리닝 요구 사항에 따라 진동 스크린은 직조 스크린, 폴리우레탄 스크린 플레이트, 화격자 스크린 플레이트 등을 선택할 수 있습니다. 스크린 플레이트는 높은 스크리닝 효율, 긴 서비스 수명뿐만 아니라 조립 및 분해가 용이하여 교체 시간이 크게 단축됩니다.
스크린 프레임
스크린 프레임은 고품질의 강철 섹션과 강철판을 리벳으로 고정하여 제작됩니다.- 주요 연결 부분은 고강도 볼트로 고정되어 있습니다.- 화면 표면 지지대의 평탄도 오차는 1mm/m² 이하입니다. 전체 구조는 쇼트 블라스팅 처리를 거쳐 Sa2.5의 청정도 수준을 달성한 후 내마모성 보호층으로 코팅됩니다.- 이는 볼트 풀림 문제에 대한 구조적 해결책을 보장합니다.
빔
크로스빔은 고품질의 이음매 없는 합금 강관으로 만들어졌으며 플랜지는 완전히 용접되어 응력이 완화되었습니다.- NM500 내마모성 강판이 주요 응력 영역에 추가되었습니다. 전체 구조는 어닐링 및 정밀 가공을 거쳐 고정밀도 및 고강도를 보장하고 내마모성과 수명을 크게 향상시킵니다.
봄
나선형 스프링은 60Si2Mn 재질로 제작되었으며 인산염 처리 및 분체 코팅의 특수 공정을 거쳐 탁월한 진동 감쇠 성능과 안정성을 제공합니다. 스프링의 설계 수명은 10,000시간 이상이며, 쉽고 빠른 교체 및 유지 관리를 위해 상단에 전용 리프팅 러그가 장착되어 있습니다.
경사 진동 스크린 기능
01/ 화면 표면의 각도를 조정할 수 있습니다.
화면 표면의 각도는 15도- 20도 범위 내에서 자유롭게 조정할 수 있습니다. 다양한 재료의 특성(예: 젖고 끈적끈적한 석회석, 건식 석탄)과 스크리닝 입자 크기 요구 사항에 따라 작업 매개변수를 최적화하여 다양한 시나리오에서 이상적인 스크리닝 효과를 보장하고 더 강력한 적응성을 제공할 수 있습니다.
02/ 저소음
경사 진동 스크린은 설계 과정에서 진동 구조를 최적화하여 구성 요소 간의 충돌과 마찰을 줄였습니다. 소음 감소 장치도 장착할 수 있습니다. 작동 중 소음 수준은 기존 검사 장비보다 훨씬 낮아 환경 보호 생산 요구 사항에 따라 작업장의 생산 환경을 효과적으로 개선하고 작업자의 청력 건강을 보호합니다.
03/ 맞춤형 스크린 메쉬
기업의 특정 생산 요구에 따라 다양한 크기의 스크린 표면, 다양한 스크린 메시 재료(예: 내마모성 강철 스크린 메시, 폴리우레탄 스크린 메시), 특수 재료에 적합한 진동 매개변수를 맞춤 설정할 수 있습니다. 이는 실제 생산 시나리오와 일치하는 기업용 맞춤형 심사 솔루션을 제공합니다.
04/ 원활한 시작
장비에는 소프트-스타트 장치가 장착되어 있습니다. 시동 중에는 갑자기 큰 전류가 발생하지 않고 전류가 꾸준히 상승합니다. 이는 공장의 전력망에 미치는 영향을 최소화하고 장비의 시동이 다른 생산 장비의 정상 작동에 영향을 미치는 것을 방지하여 전체 생산 라인 전원 공급의 안정성을 보장합니다.
05/ 재료 손실 감소
정밀한 스크리닝 효과로 적격 물질이 불순물과 함께 배출되는 상황을 줄일 수 있습니다. 동시에 균일한 자재 주행 속도는 운송 중 충돌 및 마찰로 인한 자재 손실을 방지하여 원자재 활용률을 효과적으로 향상시키고 간접적으로 기업의 원자재 조달 비용을 절감합니다.
06/ 높은 투자 수익
경사 진동체 스크린의 초기 구매 비용은 합리적이며 낮은 에너지 소비, 낮은 유지 관리 비용, 긴 서비스 수명 및 높은 처리 효율성 등의 장점을 갖고 있어 기업이 투자 비용을 신속하게 회수하는 데 도움이 됩니다. 동시에 이 장비는 다양한 산업과 시나리오에 적합하며 오랫동안 기업에 안정적인 수입을 창출할 수 있습니다. 일반 스크리닝 장비에 비해 가격 대비 성능이 훨씬 우수합니다.
요구 사항을 제출하고 당사의 기술 엔지니어와 귀하의 프로젝트에 대해 이야기하십시오.
경사진동체 스크린 성능
진동체 스크린 주파수 편차는 2.5%의 지정된 값을 초과하지 않습니다.
양쪽 스크린 박스의 대칭 점 진폭 차이는 0.5mm를 넘지 않으며, 가로 방향 스윙은 1mm를 넘지 않습니다.
두 대칭점의 진동 방향 각도의 상대 오차는 1도를 초과해서는 안 됩니다.
조립 후 두 대칭점의 스프링 정적 압축 높이 오류는 3mm를 넘지 않습니다.
베어링 온도 상승은 40도를 초과해서는 안 되며, 최고 온도는 75도를 초과하면 안 됩니다.
장비 주변 1미터 내에서 무{0}}부하 소음은 75dB(A)를 초과해서는 안 됩니다.
경사 진동 스크린 패키지 및 배송
우리는 노천 광산용 공급, 파쇄, 스크리닝 및 운반 장비의 생산 및 혁신에 중점을 두고 있으며 신뢰할 수 있는 고품질 제품과 완벽한 서비스 시스템으로 해외 시장에 서비스를 제공하고 있습니다. 지금까지 우리 제품은 러시아, 호주, 인도네시아, 베트남, 콜롬비아, 태국, 터키, 파키스탄, 기니, 이집트, 칠레, 미국, 브라질, 말레이시아, 인도, 남아프리카, 스페인, 불가리아, 프랑스 등 50개 이상의 국가와 지역에 수출되었습니다.
경사 진동 스크린 케이스
골재용 경사 진동체 스크린은 석영석, 강 자갈, 방해석, 백운석, 화강암, 현무암, 석회석, 규암, 금, 주석, 티타늄, 적철광, 철광석, 석탄 및 기타 광물 등의 분리에 널리 사용됩니다.
제조시설
고품질 기계 제품에는 우수한 툴링 장비가 있어야 합니다. 정확성을 보장하고 대량 주문의 요구를 충족시키기 위해. Henan Excellent Machinery Co.,Ltd는 5{4}}축 갠트리 가공- 센터, CNC 보링 및 밀링 가공 센터, 수직 가공 센터, 수직 CNC 가공 센터, 갠트리 가공 센터, 레이저 절단기, 레이저 파이프 절단기, 용접 로봇 워크스테이션, 길이 선반, CNC 수평 가공 센터 등을 포함한 140개 세트의 전문 장비를 보유하고 있습니다. 환경 분사실 및 Heat Trea 장비를 포함한 고급 가공 및 제조 장비 초대형 표면열처리.
엄격한 품질 관리
현재 EXCT는 ISO9001-2008 국제 품질 시스템 인증을 완전히 통과했으며 완벽한 품질 시스템을 통해 제품 개발 및 설계, 생산, 조달 및 공급에서 판매 및 서비스 프로세스에 이르기까지 효과적인 품질 관리가 이루어졌는지 확인합니다.
EXCT는 제품 품질 관리의 성공을 보장하기 위해 엄격하고 숙련된 검사 팀을 보유하고 있습니다. 품질 검사 부서는 고객에게 배송되는 모든 장비가 적격인지 확인하기 위해 원자재 조달, 생산 및 설치 단계를 거치는 엄격한 테스트 프로세스를 갖추고 있습니다.
요구 사항을 제출하고 당사의 기술 엔지니어와 귀하의 프로젝트에 대해 이야기하십시오.
가장 적합한 제품 솔루션과 견적을 무료로 받아보세요!!!
일반 기술 사양
EXCT 경사 진동 스크린은 각 응용 분야 재료에 맞게 맞춤화되어 최상의 구성을 제공하고 모든 요구 사항을 충족합니다. 더 많은 구성을 원하시면 당사 기술 엔지니어에게 문의하시기 바랍니다.
|
모델 |
레이어 |
영역 |
각도 |
메쉬 크기 (mm) |
최대 피드 크기 (mm) |
용량 |
빈도 (rpm) |
힘 |
전반적인 차원 (mm) |
|
YA1236 |
1 |
4.3 |
20 |
6-50 |
200 이하 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
2YA1236 |
2 |
4.3 |
20 |
6-50 |
200 이하 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
YA1530 |
1 |
4.5 |
20 |
6-50 |
200 이하 |
80-255 |
845 |
11 |
3184*2670*2280 |
|
YA1536 |
1 |
5.4 |
20 |
6-50 |
200 이하 |
95-310 |
845 |
11 |
3757*2670*2419 |
|
2YA1536 |
2 |
5.4 |
20 |
6-50 |
200 이하 |
95-310 |
845 |
15 |
3757*2715*2419 |
|
YAH1536 |
1 |
5.4 |
20 |
6-50 |
400 이하 |
240-660 |
755 |
11 |
3757*2670*2437 |
|
2YAH1536 |
2 |
5.4 |
20 |
6-150 |
400 이하 |
240-660 |
755 |
15 |
3757*2715*2437 |
|
YA1542 |
1 |
6.3 |
20 |
6-50 |
200 이하 |
110-360 |
845 |
11 |
4331*2670*2655 |
|
2YA1542 |
2 |
6.3 |
20 |
6-50 |
200 이하 |
110-360 |
845 |
15 |
4331*2715*2675 |
|
YA1548 |
1 |
7.2 |
20 |
6-50 |
200 이하 |
125-410 |
845 |
15 |
4904*2715*2854 |
|
2YA1548 |
2 |
7.2 |
20 |
6-50 |
200 이하 |
125-410 |
845 |
15 |
4904*2715*2861 |
|
YAH1548 |
1 |
7.2 |
20 |
6-150 |
400 이하 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
2YAH1548 |
2 |
7.2 |
20 |
30-150 |
400 이하 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
YA1836 |
1 |
6.5 |
20 |
6-50 |
200 이하 |
115-370 |
845 |
11 |
3757*2975*2419 |
|
2YA1836 |
2 |
6.5 |
20 |
6-50 |
200 이하 |
115-370 |
845 |
15 |
3757*2975*2419 |
|
YAH1836 |
1 |
6.5 |
20 |
6-50 |
400 이하 |
290-800 |
755 |
11 |
3757*2975*2437 |
|
2YAH1836 |
2 |
6.5 |
20 |
30-150 |
400 이하 |
290-800 |
755 |
15 |
3757*3020*2437 |
|
YA1842 |
1 |
7.6 |
20 |
6-50 |
200 이하 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
2YA1842 |
2 |
7.6 |
20 |
6-50 |
200 이하 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
YAH1842 |
1 |
7.6 |
20 |
6-50 |
400 이하 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
2YAH1842 |
2 |
7.6 |
20 |
6-150 |
400 이하 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
YA1848 |
1 |
8.6 |
20 |
6-50 |
200 이하 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
2YA1848 |
2 |
8.6 |
20 |
6-50 |
200 이하 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
YAH1848 |
1 |
8.6 |
20 |
30-150 |
200 이하 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
2YAH1848 |
2 |
8.6 |
20 |
6-150 |
400 이하 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
YA2148 |
1 |
10 |
20 |
6-50 |
200 이하 |
175-570 |
748 |
18.5 |
4945*3423*3515 |
|
2YA2148 |
2 |
10 |
20 |
6-50 |
200 이하 |
175-570 |
748 |
22 |
4945*3463*3515 |
|
YAH2148 |
1 |
10 |
20 |
30-150 |
400 이하 |
445-1200 |
708 |
18.5 |
4945*3423*3501 |
|
2YAH2148 |
2 |
10 |
20 |
6-150 |
400 이하 |
445-1200 |
708 |
22 |
6092*3463*3501 |
|
YA2160 |
1 |
12.6 |
20 |
6-50 |
200 이하 |
220-715 |
748 |
18.5 |
6092*3423*3674 |
|
2YA2160 |
2 |
12.6 |
20 |
6-50 |
200 이하 |
220-715 |
748 |
22 |
6092*3463*3674 |
|
YAH2160 |
1 |
12.6 |
20 |
30-150 |
400 이하 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
2YAH2160 |
2 |
12.6 |
20 |
6-150 |
400 이하 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
YA2448 |
1 |
11.5 |
20 |
6-50 |
200 이하 |
200-650 |
748 |
18.5 |
4945*3728*3473 |
|
YAH2448 |
1 |
11.5 |
20 |
30-150 |
400 이하 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
2YAH2448 |
2 |
11.5 |
20 |
30-150 |
400 이하 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
YA2460 |
1 |
14.4 |
20 |
6-50 |
200 이하 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
2YA2460 |
2 |
14.4 |
20 |
6-50 |
200 이하 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
YAH2460 |
1 |
14.4 |
20 |
30-150 |
400 이하 |
645-1500 |
708 |
30 |
6091*3925*3846 |
|
2YAH2460 |
2 |
14.4 |
20 |
30-150 |
400 이하 |
645-1500 |
708 |
30 |
6091*3925*3846 |
선택 지침
1.심사 대상 자료: ______(자료의 현장 사진을 -제공해 주시면 감사하겠습니다.)
2. 처리 용량:______t/h
3.벌크 밀도: ______t/m3
4. 최대. 공급 재료의 과립 크기: ______mm
5. 레이어 번호: ______
6. 각 레이어의 메쉬 크기: ______mm
7.입자 분포 비율:______
이해하는 데 도움이 되도록 다음 예를 확인하십시오.
레이어 번호가 2이고 각 레이어의 메쉬 크기가 8mm와 3mm인 경우 X,Y 및 Z의 3가지 종류의 제품을 얻게 됩니다. X 8mm 이상; 3mm Y < 8mm 이하; 지<3mm.
우리는 다음 정보를 확인하고 싶습니다:
a.전체 자료에서 X의 비율:______%;
b.전체 재료에서 Y의 비율:______%;
c.전체 재료에서 Z의 비율:______%;
8. 경사 진동 스크린에 재료를 공급하는 데 사용되는 장비 :______
9. 경사진동체 스크린에서 물질을 배출하는데 사용되는 장비 : ______
10.작동 전원 공급 장치: ______V ______HZ
11.인클라인 진동스크린은 단독으로 작동하나요, 아니면 다른 장비와 함께 작동하여 시스템을 구성하나요? 시스템을 구성하는 경우 예비 디자인이나 손으로 그린-스케치가 있나요? 있는 경우 참조를 위해 엔지니어에게 보내주십시오.
12.필요한 수량 :______
