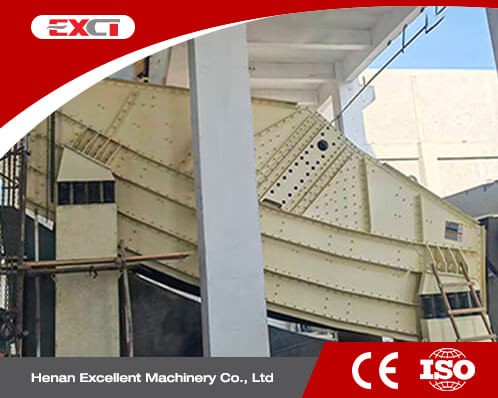

석탄 바나나 진동 스크린

당사의 다단계 경사 석탄 바나나 진동 스크린 디자인은{0}}스크리닝 프로세스의 지능성과 효율성을 나타냅니다. 입력단부터 출력단까지 화면 표면의 경사각이 정밀하게 계산되어 점차 감소합니다. 이 디자인은 재료가 입력 끝에서 최대 가속도를 얻고 빠르게 확산되고 적층되어 많은 양의 미세 입자가 즉시 스크린을 통과할 수 있도록 보장합니다. 출력 끝에서는 완만한 각도로 인해 재료 흐름 속도가 느려지고 나머지 미세 입자에 대한 충분한 스크리닝 기회가 제공됩니다. 이 고유한 이동 궤적은 전체 기계의 스크리닝 효율성과 단위 면적 처리 용량을 크게 향상시키며, 특히 원료 석탄 분류의 높은 처리 용량 및 다단계 크기 분리 시나리오에 적합합니다.







석탄 바나나 진동 스크린은 다중-경사 스크린 데크를 채택하여 처리 용량과 스크리닝 효율성이 높습니다.



 석탄 바나나 진동 스크린은 스크린 데크의 여러 섹션으로 구성되며 스크린 데크의 경사각은 공급 끝에서 배출 끝으로 점차 감소합니다.

 석탄 바나나 진동체 스크린 작동 시, 더 큰 각도로 인해 공급 최종 스크린 표면, 큰 가속도와 빠른 성층으로 스크린 표면에 들어가는 재료, 스크린 구멍보다 작은 재료가 스크린 표면과 완전히 접촉하여 스크린을 통해 매끄럽게 됩니다.

 배출 끝 부분의 스크린 표면 각도가 완만하고 재료 이동 속도가 점차 느려지므로 스크린 구멍보다 작은 나머지 재료가 스크린을 완전히 통과할 수 있어 스크리닝 효율이 크게 향상됩니다.

 석탄 바나나 진동 스크린은 다중 슬로프 스크린 데크의 경사각을 변경하여 특정 적용 요구 사항을 충족할 수 있습니다-. 다중-경사 스크린 데크의 각도에 따라 스크린 데크에 있는 자재의 이동 속도와 바나나 스크린의 처리 용량이 결정됩니다.















01/  독특한 화면 표면 디자인

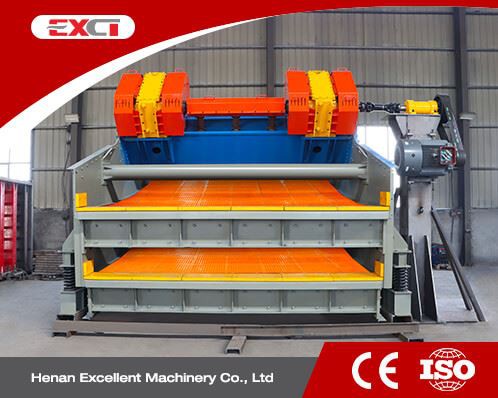

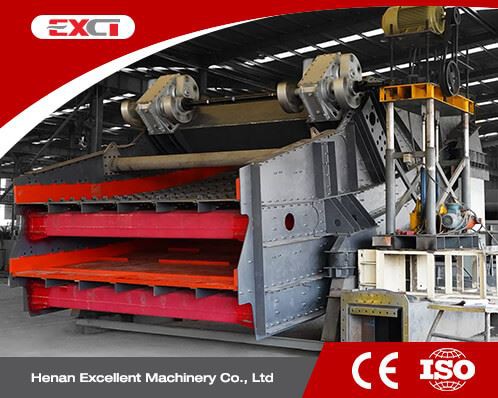

당사의 석탄 바나나 진동 스크린은 독특한 바나나-모양의 다단계 스크린 표면 디자인을 채택합니다. 경사각은 공급 끝에서 배출 끝으로 점차 감소합니다. 피드 엔드의 큰 경사각으로 인해 재료가 빠르게 퍼지고 효율적으로 층화될 수 있으며 미세한 입자가 스크린을 빠르게 통과합니다. 배출 끝부분의 작은 경사각은 유속을 줄여 나머지 미세 입자를 완전히 걸러냅니다. 이 최적화된 설계는 기존 선형 스크린에 비해 스크리닝 효율성과 단위 처리 용량을 크게 향상시키며 특히 대용량-유량, 다-입자-크기의 원료 석탄 작업을 효율적으로 분류하는 데 적합합니다.



02/ 초대형 처리 능력

현대 대규모 석탄 준비 공장의 높은 생산 요구 사항을 충족하기 위해 우리가 설계한 석탄 바나나 진동 스크린은 뛰어난 처리 능력을 갖추고 있습니다. 단일 기계 처리 용량은 시간당 420톤 이상에 달할 수 있습니다. 넓은 이중{4}}스크린 표면(예: 폭 3.6m, 길이 7.3m)은 자재를 위한 충분한 스크리닝 영역과 공간을 제공하여 원료 석탄 벙커에서 이송되는 연속적인 고유량 자재를 ​​쉽게 처리할 수 있습니다. 석탄 준비 시스템 전단의 효율적이고 안정적인 운영을 보장하고 연간 처리 능력을 수백만 톤에 도달할 수 있도록 하는 핵심 장비입니다.



03/ 뛰어난 스크리닝 정확도

우리는 석탄 바나나 진동 스크린의 스크리닝 정확도가 우수하다는 것을 보장합니다. 상위 레이어 스크리닝 효율은 95% 이상이고 하위 레이어는 90% 이상입니다. 이는 정밀한 동적 계산, 고품질-스크린 플레이트 및 안정적인 진동 매개변수에 기인합니다. 이 장비는 0-300mm 광폭 원료 석탄을 목표 입자 크기(예: 300-50mm, 50-25mm, -25mm)로 효율적으로 분리할 수 있어 후속 지능형 건조 선택 또는 공기 분리 프로세스에 이상적인 공급 조건을 제공하고 덩어리 석탄의 수율과 전반적인 경제적 이점을 직접적으로 증가시킵니다.



04/ 견고하고 내구성이 뛰어난 구조

석탄 바나나 진동체 스크린의 핵심 구성 요소인 측판 및 크로스 빔은 모두 레이저 절단을 통해 고품질의 저-합금 고강도강으로 제작되었으며 용접 이음새가 사용되지 않았습니다. 강화 플레이트와 보호 플레이트는 하중을 고르게 분산시키고 장기적인-교번 응력과 충격에 효과적으로 저항할 수 있도록 주요 응력을 받는 부위에 과학적으로 배열되어 있습니다. 기계의 전체 설계 서비스 수명은 8년 이상에 달할 수 있으며 가진 빔 및 기타 핵심 구성 요소의 수명은 33,600시간 이상이므로 탄광의 열악한 작업 조건에서도 장기적이고 안정적인 작동이 보장됩니다.-



05/ 고급 리베팅 기술

체 프레임 용접 시 응력 집중 및 피로 균열이라는 일반적인 문제를 해결하기 위해 당사의 석탄 바나나 진동체 스크린은 핵심 연결 지점에 고강도 링 홈 리벳팅 공정을 혁신적으로 채택합니다. 모든 보강 부품과 메인 측면 플레이트는 리벳팅으로 연결되어 용접 응력과 열 영향부를 완전히 제거합니다. 이는 균열 위험을 근본적으로 제거하고 스크린 본체의 전반적인 강성과 피로 수명을 크게 향상시켜 장비의 구조적 안전성을 보장합니다.



06/ 모듈식 스크린 플레이트
당사의 석탄 바나나 진동 스크린은 표준-크기의 폴리우레탄 프레임과 트랙 시트 스크린 플레이트를 모듈식 설계로 채택합니다. 다용도성이 뛰어나며 빠른 분해 및 조립을 지원합니다. 스크린 플레이트는 트랙에 삽입되고 폴리우레탄 측면 압력 스트립과 웨지로 고정됩니다. 이 설계는 전체 스크리닝 기계의 스크린 플레이트 교체를 매우 효율적으로 만듭니다. 일반적으로 30분 이내에 작업을 완료하는 데 두 명의 작업자만 필요하므로 유지 관리 중단 시간이 크게 줄어들고 운영 비용이 절감됩니다.





귀하의 요구 사항을 제출하고 귀하의 프로젝트에 대해 기술 엔지니어와 상담하십시오.

최고의 가격을 원하시면 저희에게 연락하세요























현재 EXCT는 ISO9001-2008 국제 품질 시스템 인증을 완전히 통과했으며 완벽한 품질 시스템을 통해 제품 개발 및 설계, 생산, 조달 및 공급에서 판매 및 서비스 프로세스에 이르기까지 효과적인 품질 관리가 이루어졌는지 확인합니다.



EXCT는 제품 품질 관리의 성공을 보장하기 위해 엄격하고 숙련된 검사 팀을 보유하고 있습니다. 품질 검사 부서는 고객에게 배송되는 모든 장비가 적격인지 확인하기 위해 원자재 조달, 생산 및 설치 단계를 거치는 엄격한 테스트 프로세스를 갖추고 있습니다.







귀하의 요구 사항을 제출하고 귀하의 프로젝트에 대해 기술 엔지니어와 상담하십시오.

가장 적합한 제품 솔루션과 견적을 무료로 받아보세요!!!









EXCT 석탄 바나나 진동 스크린은 각 응용 분야 재료에 맞게 맞춤화되어 최상의 구성을 제공하고 모든 요구 사항을 충족합니다. 더 많은 구성을 원하시면 기술 엔지니어에게 문의하세요.



모델	레이어	화면 사양 W×L(m)	화면 영역 (㎡)	먹이는 크기 (mm)	처리 용량 (t/h)	힘 (Kw)
BMVS 1861	1	1.8×6.1	10.98	400 이하	50-100	22kw
BMVS 2461	1	2.4×6.1	14.64	400 이하	150-280	30Kw
BMVS 2473	1	2.4×7.3	17.52	400 이하	150-300	30Kw
BMVS 3061	1	3.0×6.1	18.3	400 이하	180-330	37Kw
BMVS 3073	1	3.0×7.3	21.9	400 이하	240-380	37Kw
BMVS 3661	1	3.6×6.1	21.96	400 이하	240-400	37Kw
BMVS 3673	1	3.6×7.3	26.28	400 이하	290-480	45Kw
BMVS 2461	2	2.4×6.1	29.28	상단 화면: 400 이하 하단 화면: 150 이하	180-520	37Kw
BMVS 3061	2	3.0×6.1	36.6	상단 화면: 400 이하 하단 화면: 150 이하	250-800	55Kw
BMVS 3073	2	3.0×7.3	43.8	상단 화면: 400 이하 하단 화면: 150 이하	300-1000	55Kw
BMVS 3661	2	3.6×6.1	43.92	상단 화면: 400 이하 하단 화면: 150 이하	300-1000	55Kw
BMVS 3673	2	3.6×7.3	52.56	상단 화면: 400 이하 하단 화면: 150 이하	350-1200	75Kw









1. 심사할 자료 : ______

2. 처리 용량:______t/h

3. 재료 밀도: ______t/m3

4. 최대. 공급 재료의 과립 크기: ______mm

5. 레이어 번호: ______

6. 각 레이어의 메쉬 크기: ______mm

7.입자 분포 비율:______
이해하는 데 도움이 되도록 다음 예를 확인하십시오.
레이어 번호가 2이고 각 레이어의 메쉬 크기가 50mm와 25mm인 경우 재료가 스크리닝된 후 세 가지 다른 크기의 재료가 얻어집니다.

큰 재료 50mm 이상; 25mm 중간 재료 < 50mm 이하; 작은 재료<25mm.

우리는 다음 정보를 확인하고 싶습니다:
a.전체 재료에서 큰 재료의 비율:______%;
b.전체 재료 중 중간 재료의 비율:______%;
c.전체 재료 중 작은 재료의 비율:______%;

8. 바나나 스크린에 재료를 공급하는 데 사용되는 장비:______

9. 바나나 스크린에서 물질을 배출하는 데 사용되는 장비: ______

10.작동 전원 공급 장치: ______V ______HZ

11. 석탄 바나나 진동 스크린은 단독으로 작동합니까, 아니면 다른 장비와 함께 시스템을 구성합니까? 시스템을 구성하는 경우 예비 디자인이나 손으로 그린-스케치가 있나요? 있는 경우 참조를 위해 엔지니어에게 보내주십시오.
